8-इंच डिस्प्ले स्क्रीन Mipi वर्टिकल स्क्रीन Incell एम्बेडेड टच स्क्रीन इंटेलिजेंट स्पीकर इंडस्ट्रियल टैबलेट डिस्प्ले पैनल

उत्पादों

8-इंच डिस्प्ले स्क्रीन Mipi वर्टिकल स्क्रीन Incell एम्बेडेड टच स्क्रीन इंटेलिजेंट स्पीकर इंडस्ट्रियल टैबलेट डिस्प्ले पैनल

एमओक्यू:	1
कीमत:	बातचीत योग्य
प्रसव अवधि:	7-16 दिन
भुगतान विधि:	एल/सी,डी/ए,डी/पी,टी/टी
आपूर्ति क्षमता:	10000PCS

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

शेन्ज़ेन

ब्रांड नाम

TXWEI

प्रमाणन

CE FCC ROHS

मॉडल संख्या

TXW800041N0-HL

पिक्सल की संख्या:

800*1280

आदर्श समय:

आईपीएस

प्रदर्शन इंटरफ़ेस:

एमआईपीआई

800 निट्स

सक्रिय क्षेत्र:

107.64*172.22

रूपरेखा का आकार:

121.8*194*3.9 मिमी

परिचालन तापमान:

-20+70 ℃

भंडारण तापमान:

-30+80℃

पिनों की संख्या:

40पिन

प्रौद्योगिकी स्पर्श करें:

इन्सेल

इंटरफ़ेस स्पर्श करें:

आईआईसी

प्रमुखता देना:

8 इंच एलसीडी टच स्क्रीन MIPI इंटरफ़ेस

औद्योगिक एलसीडी टच स्क्रीन फुल लैमिनेशन

टीएफटी एलसीडी डिस्प्ले 800x1280 रिज़ॉल्यूशन

उत्पाद का वर्णन

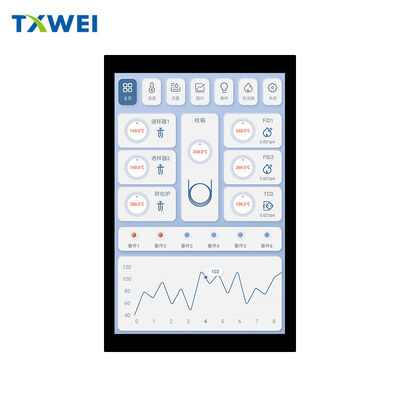

TXW800041N0-HL — 8-इंच हाई-ब्राइटनेस IPS डिस्प्ले मॉड्यूल इंटीग्रेटेड इन-सेल टच के साथ

1. उत्पाद अवलोकन

TXW800041N0-HL एक उन्नत 8-इंच डिस्प्ले मॉड्यूल है जिसे मांग वाले एम्बेडेड अनुप्रयोगों के लिए इंजीनियर किया गया है, जहां दृश्य स्पष्टता, स्पर्श प्रतिक्रिया और पर्यावरणीय मजबूती मिलती है। पोर्ट्रेट-ओरिएंटेड 800 × 1280 पिक्सेल मैट्रिक्स की विशेषता वाला यह मॉड्यूल मानव-मशीन इंटरफ़ेस (HMI) परिनियोजन के लिए अनुकूलित कुरकुरा, उच्च-परिभाषा इमेजरी प्रदान करता है। इन-सेल टच तकनीक का एकीकरण एक अलग टच सेंसर स्टैक की आवश्यकता को समाप्त करता है, जिसके परिणामस्वरूप एक सुव्यवस्थित ऑप्टिकल स्टैक होता है जो प्रकाश संचरण को बढ़ाता है, लंबन को कम करता है, और असाधारण रूप से पतले फॉर्म फैक्टर में योगदान देता है।2. डिस्प्ले प्रदर्शन और ऑप्टिकल विशेषताएँTXW800041N0-HL के मूल में एक IPS (इन-प्लेन स्विचिंग) लिक्विड क्रिस्टल पैनल है, जो सभी ओरिएंटेशन में लगातार रंग प्रजनन और चौड़े देखने के कोण सुनिश्चित करता है। यह तकनीक ऑफ-एक्सिस देखे जाने पर रंग शिफ्ट और गामा विकृति को प्रभावी ढंग से कम करती है - मल्टी-यूज़र या चर-माउंटिंग परिदृश्यों के लिए एक महत्वपूर्ण लाभ।रिज़ॉल्यूशन: 800 (H) × 1280 (V) पिक्सेलचमक: 800 निट्स (विशिष्ट), सीधे परिवेश प्रकाश या बाहरी परिस्थितियों में भी सुपाठ्य सामग्री प्रस्तुति को सक्षम करता है

देखने की दिशा:

 पूर्ण IPS — 178° क्षैतिज और ऊर्ध्वाधर दृष्टिकोण से बेहतर छवि निष्ठाडिस्प्ले कंट्रोलर: ILI9882U चिपसेट द्वारा संचालित, एक सिद्ध ड्राइवर आईसी जो स्थिर सिग्नल प्रोसेसिंग, कम विद्युत चुम्बकीय हस्तक्षेप (EMI), और व्यापक होस्ट संगतता प्रदान करता है

3. टच टेक्नोलॉजी और इंटरफ़ेसमॉड्यूल इन-सेल कैपेसिटिव टच तकनीक को शामिल करता है, जो टच सेंसिंग परत को सीधे एलसीडी सेल के भीतर एम्बेड करता है न कि लैमिनेटेड ओवरले के रूप में। यह वास्तुशिल्प विकल्प कई इंजीनियरिंग लाभ प्रदान करता है: कम समग्र स्टैक मोटाई, बेहतर टच समन्वय सटीकता, बढ़ी हुई डिस्प्ले चमक दक्षता, और सतह दूषित पदार्थों और नमी के प्रवेश के खिलाफ बेहतर स्थायित्व।
टच इंटरफ़ेस: I²C (IIC) — मुख्यधारा के माइक्रोकंट्रोलर और एप्लिकेशन प्रोसेसर के साथ निर्बाध एकीकरण सुनिश्चित करने वाला एक मानकीकृत दो-तार सीरियल प्रोटोकॉल
टच प्रोटोकॉल: जेस्चर-समृद्ध उपयोगकर्ता अनुभवों के लिए उपयुक्त उच्च रिपोर्ट दरों के साथ उद्योग-मानक मल्टी-टच समर्थन
4. यांत्रिक विनिर्देशTXW800041N0-HL को एक कॉम्पैक्ट, यांत्रिक रूप से कठोर रूपरेखा में पैक किया गया है जिसे फ्रंट-पैनल असेंबली और बेज़ल-माउंटेड बाड़ों में सीधी एकीकरण की सुविधा के लिए डिज़ाइन किया गया है।सक्रिय डिस्प्ले क्षेत्र: 107.64 मिमी (W) × 172.22 मिमी (H)

मॉड्यूल रूपरेखा आयाम:

 121.8 मिमी (W) × 194 मिमी (H) × 3.9 मिमी (D)सब-4 मिमी कुल मोटाई अंतरिक्ष-बाधित औद्योगिक टैबलेट, स्मार्ट स्पीकर, और फ्लश-माउंट एक्सेस कंट्रोल टर्मिनलों के लिए मॉड्यूल की उपयुक्तता को रेखांकित करती है, जहां औद्योगिक डिजाइन न्यूनतावाद सर्वोपरि है।5. पर्यावरणीय विश्वसनीयता और संचालन धीरज

मॉडल: TXW800041N0-HLऑपरेटिंग तापमान रेंज:
-20°C से +70°Cभंडारण तापमान रेंज:

-30°C से +80°C

ये विनिर्देश सुनिश्चित करते हैं कि डिस्प्ले मॉड्यूल कोल्ड-स्टार्ट स्थितियों और निरंतर उच्च-तापमान संचालन के दौरान स्थिर इलेक्ट्रो-ऑप्टिकल प्रदर्शन बनाए रखता है, बिना लिक्विड क्रिस्टल प्रतिक्रिया समय या टच सेंसर कैलिब्रेशन से समझौता किए।

6. विद्युत इंटरफ़ेस और सिस्टम एकीकरणडिस्प्ले वीडियो पथ MIPI DSI 40-पिन इंटरफ़ेस के माध्यम से रूट किया जाता है, जो आधुनिक एम्बेडेड सिस्टम में हाई-स्पीड, लो-पावर डिस्प्ले कनेक्टिविटी के लिए डी फैक्टो मानक है। MIPI इंटरफ़ेस उच्च ताज़ा दर और गहरी रंग गहराई का समर्थन करता है, जबकि लीगेसी पैरेलल RGB समाधानों की तुलना में कम पिन गणना और PCB रूटिंग जटिलता बनाए रखता है।
डिस्प्ले इंटरफ़ेस: MIPI DSI, 40-पिन कनेक्टर

टच इंटरफ़ेस:

I²C (IIC)

सिस्टम आर्किटेक्ट्स एक एकीकृत, लो-फुटप्रिंट इंटरकनेक्ट रणनीति से लाभान्वित होते हैं जो बिल-ऑफ-मटेरियल्स (BOM) प्रबंधन को सरल बनाता है और एकीकृत उत्पाद डिजाइनों के लिए टाइम-टू-मार्केट को तेज करता है।

7. लक्षित अनुप्रयोग परिदृश्यTXW800041N0-HL वास्तुशिल्प रूप से बहुमुखी है, जो विभिन्न प्रकार के वर्टिकल बाजारों को संबोधित करता है जिन्हें सहज स्पर्श इंटरैक्शन के साथ विश्वसनीय दृश्य आउटपुट की आवश्यकता होती है:
स्मार्ट स्पीकर डिस्प्ले: कॉम्पैक्ट फुटप्रिंट और पोर्ट्रेट ओरिएंटेशन स्वाभाविक रूप से वॉयस-असिस्टेंट डिवाइस के साथ संरेखित होते हैं जिन्हें दृश्य प्रतिक्रिया और टच-आधारित नियंत्रण सतहों की आवश्यकता होती है।

औद्योगिक टैबलेट डिस्प्ले:

चौड़ा तापमान सहनशीलता, उच्च चमक, और टिकाऊ इन-सेल निर्माण शॉप-फ्लोर और फील्ड-सर्विस टैबलेट की कठोरता को पूरा करते हैं।

सुरक्षा और एक्सेस कंट्रोल: स्लिम प्रोफाइल डोर स्टेशनों, इंटरकॉम और बायोमेट्रिक टर्मिनलों में सुरुचिपूर्ण फ्लश माउंटिंग को सक्षम बनाता है; IPS देखने के कोण विभिन्न ऊंचाइयों और स्थितियों के उपयोगकर्ताओं को समायोजित करते हैं।शैक्षिक टैबलेट:

उच्च चमक और सटीक स्पर्श प्रतिक्रिया कक्षा और दूरस्थ शिक्षा दोनों में विस्तारित-उपयोग सीखने वाले उपकरणों का समर्थन करती हैदस्तावेज़ नियंत्रण
मॉडल: TXW800041N0-HLसंशोधन: v1.0 — तकनीकी डेटाशीट

इंजीनियरिंग सत्यापन और एकीकरण समर्थन के लिए, PCB लेआउट को अंतिम रूप देने से पहले पूर्ण विद्युत और यांत्रिक ड्राइंग सेट से परामर्श करें।
