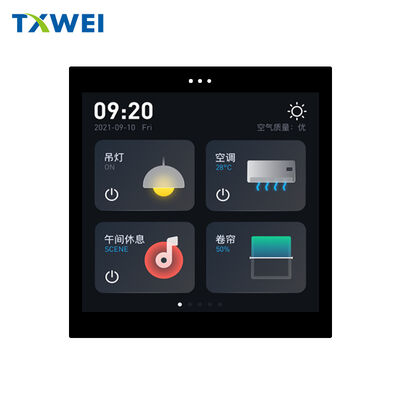

4.2-इंच एलसीडी डिस्प्ले, 4-इंच चौकोर स्क्रीन, स्मार्ट होम एमआईपीआई इंटरफ़ेस, 720*672 रिज़ॉल्यूशन, 86 स्विच

उत्पादों

4.2-इंच एलसीडी डिस्प्ले, 4-इंच चौकोर स्क्रीन, स्मार्ट होम एमआईपीआई इंटरफ़ेस, 720*672 रिज़ॉल्यूशन, 86 स्विच

एमओक्यू:	1
कीमत:	बातचीत योग्य
प्रसव अवधि:	7-16 दिन
भुगतान विधि:	एल/सी,डी/ए,डी/पी,टी/टी
आपूर्ति क्षमता:	10000PCS

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

शेन्ज़ेन

ब्रांड नाम

TXWEI

प्रमाणन

CE FCC ROHS

मॉडल संख्या

TXW420001B0-TC01

दस्तावेज

पिक्सल की संख्या:

720*672

देखने की दिशा:

अटकलें

प्रदर्शन इंटरफ़ेस:

एमआईपीआई

300 निट्स

सक्रिय क्षेत्र:

77.98*72.78

रूपरेखा का आकार:

87.1*90.6*3.35मिमी

परिचालन तापमान:

-20+70 ℃

भंडारण तापमान:

-30+80℃

पिनों की संख्या:

40पिन

प्रौद्योगिकी स्पर्श करें:

जी+एफएफ

इंटरफ़ेस स्पर्श करें:

आईआईसी

टच आईसी:

GT911

प्रमुखता देना:

4एमआईपीआई इंटरफेस के साथ.2 इंच का टीएफटी एलसीडी डिस्प्ले

4 इंच चौकोर टीएफटी एलसीडी स्क्रीन 720x672 रिज़ॉल्यूशन

86 स्विच के साथ स्मार्ट होम टीएफटी एलसीडी डिस्प्ले

उत्पाद का वर्णन

TXW420001B0-TC: 4.2” TFT LCD+CTP मॉड्यूल — जहाँ सटीकता टिकाऊपन से मिलती है

औद्योगिक नियंत्रण से लेकर उपभोक्ता इलेक्ट्रॉनिक्स तक, स्पष्टता, प्रतिक्रियाशीलता और लचीलापन प्रदान करने वाले एकीकृत डिस्प्ले-टच समाधानों की मांग अपरिहार्य है। शेन्ज़ेन तियानक्सियानवेई टेक्नोलॉजी कं, लिमिटेड पेश करता है TXW420001B0-TC — एक 4.2-इंच का मानक एलसीडी मॉड्यूल जो कैपेसिटिव टच पैनल (CTP) के साथ एक उच्च-प्रदर्शन TFT डिस्प्ले को जोड़ता है। आईपीएस तकनीक, उन्नत ड्राइवर आईसी और एक मजबूत डिजाइन के साथ इंजीनियर, यह मॉड्यूल विभिन्न अनुप्रयोगों में उत्पाद अनुभवों को बेहतर बनाने के लिए बनाया गया है।

मुख्य उत्पाद अवलोकन

बुनियादी जानकारी	विवरण
मॉडल संख्या	TXW420001B0-TC
उत्पाद प्रकार	4.2” TFT LCD + CTP एकीकृत मॉड्यूल
मुख्य विन्यास	TFT पैनल + IC + FPC + BL + CTP
अनुपालन	लीड-फ्री सामग्री और प्रसंस्करण
निर्माता	शेन्ज़ेन तियानक्सियानवेई टेक्नोलॉजी कं, लिमिटेड

एक नज़र में मुख्य विशेषताएं

दृश्य प्रदर्शन

डिस्प्ले तकनीक: IPS प्रकार LCD (आमतौर पर ब्लैक)
संकल्प: 720×RGB×672 डॉट्स (16.7 मिलियन रंग, सॉफ़्टवेयर-चयन योग्य)
देखने के कोण: 70-80° (सभी घड़ी दिशाएँ, CR>10)
कंट्रास्ट अनुपात: Typ. 1500:1 (0° देखने का कोण)
बैकलाइट: 12 सफेद एलईडी के साथ एज-लाइटिंग (300 सीडी/एम² ल्यूमिनेंस)

टच क्षमताएं

टच संरचना: G+FF कैपेसिटिव टच पैनल
टच ड्राइवर आईसी: GT911
टच इंटरफ़ेस: I2C (कम विलंबता, निर्बाध एकीकरण)

हार्डवेयर और आयाम

डिस्प्ले ड्राइवर आईसी: ST7703I
डिस्प्ले इंटरफ़ेस: 4-लेन MIPI
सक्रिय क्षेत्र: 77.98(H) × 72.78(V) मिमी
- एलसीएम:81.38(W) × 79.68(H) × 2.05(T) मिमी
- एलसीएम+सीटीपी: 86.00(W) × 89.00(H) × 3.35(T) मिमी
- मॉड्यूल का आकार:
पिक्सेल पिच: 0.0361(H) × 0.1083(V) मिमी

पर्यावरण लचीलापन

ऑपरेटिंग तापमान: -20°C से +70°C
भंडारण तापमान: -30°C से +80°C
आर्द्रता सहनशीलता: 20% ~ 90% RH (ऑपरेटिंग/स्टोरेज)
एलईडी लाइफस्पैन: 30,000 घंटे (चमक मूल का 50% बरकरार रखती है)

विद्युत विनिर्देश

आपूर्ति वोल्टेज: VDD (3.0-3.3V), VDDIO (1.8-3.3V), CTP_VCC (2.8-3.3V)
बैकलाइट फॉरवर्ड वोल्टेज: 16.8-19.2V
बैकलाइट फॉरवर्ड करंट: Typ. 40mA

TXW420001B0-TC क्यों चुनें?

1. सुपीरियर विजुअल और टच सिनर्जी

आईपीएस डिस्प्ले सुसंगत रंग सटीकता और विस्तृत देखने के कोण प्रदान करता है, जो किसी भी स्थिति से स्पष्ट दृश्यता सुनिश्चित करता है — साझा उपकरणों या माउंटेड अनुप्रयोगों के लिए महत्वपूर्ण है। GT911 टच IC और G+FF संरचना के साथ युग्मित, मॉड्यूल सहज इशारों और तेज़ डेटा इनपुट का समर्थन करते हुए, प्रतिक्रियाशील, सटीक टच इंटरैक्शन प्रदान करता है।

2. निर्बाध एकीकरण

डिस्प्ले के लिए 4-लेन MIPI इंटरफ़ेस और टच के लिए I2C से लैस, मॉड्यूल उच्च गति डेटा ट्रांसमिशन और मुख्यधारा के होस्ट प्रोसेसर के साथ संगतता सुनिश्चित करता है। इसका कॉम्पैक्ट, पतला प्रोफाइल (एलसीएम+सीटीपी के लिए 3.35 मिमी अधिकतम मोटाई) तंग डिवाइस डिज़ाइनों में आसानी से फिट बैठता है, जिससे निर्माताओं के लिए इंजीनियरिंग जटिलता कम हो जाती है।

3. मजबूत और विश्वसनीय

चरम स्थितियों के लिए कठोरता से परीक्षण किया गया, मॉड्यूल उच्च/निम्न तापमान, आर्द्रता और थर्मल शॉक (10 चक्र -20°C/30min ~ +70°C/30min) का सामना करता है। लीड-फ्री डिज़ाइन वैश्विक पर्यावरणीय मानकों के अनुरूप है, जबकि 30,000 घंटे का एलईडी लाइफस्पैन अंतिम उपयोगकर्ताओं के लिए रखरखाव लागत को कम करता है।

4. बहुमुखी अनुप्रयोग क्षमता

के लिए आदर्श:

औद्योगिक एचएमआई (ह्यूमन-मशीन इंटरफ़ेस)
पोर्टेबल मेडिकल मॉनिटर
हैंडहेल्ड कंट्रोलर और स्मार्ट टर्मिनल
इन-व्हीकल सेकेंडरी डिस्प्ले
आईओटी डिवाइस और पहनने योग्य तकनीक
उपभोक्ता इलेक्ट्रॉनिक्स (कॉम्पैक्ट नेविगेशन, मिनी स्मार्ट डिस्प्ले) TXW420001B0-TC एक डिस्प्ले मॉड्यूल से कहीं अधिक है — यह आपके उत्पादों को सशक्त बनाने के लिए डिज़ाइन किया गया एक विश्वसनीय, उच्च-प्रदर्शन समाधान है। चाहे आप औद्योगिक उपकरण बना रहे हों या उपभोक्ता तकनीक, यह मॉड्यूल आपको बाजार में अलग दिखने के लिए आवश्यक सटीकता, स्थायित्व और एकीकरण लचीलापन प्रदान करता है।
