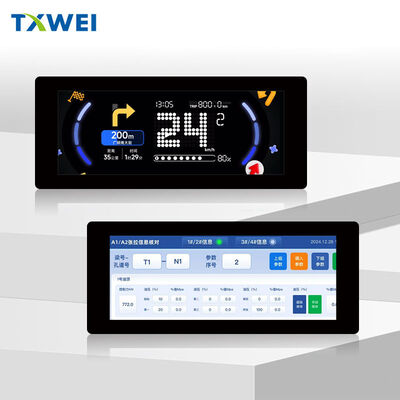

6.2इंच 480*1280 इंटरफेस MIPI TFT टच दो पहिया उपकरण स्क्रीन विधानसभा मॉड्यूल INCELL स्क्रीन

TXW620009B0-CTP उत्पाद का गहन विश्लेषण

1, यह एक साधारण 6 इंच की स्क्रीन नहीं है, लेकिन एक सटीक कार्ड स्लॉट के लिए "ऊर्ध्वाधर पट्टी के आकार कार गेज स्क्रीन"

बाजार में अधिकांश 6.2-इंच की स्क्रीन लैंडस्केप (16:9), जबकि इस 480 × 1280 में 3 का ऊर्ध्वाधर पट्टी अनुपात हैः8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, जबकि ऊर्ध्वाधर पट्टी स्क्रीन को सही ढंग से हैंडलबार के केंद्र में एम्बेड किया जा सकता है, जो सवारी दृश्य को प्रभावित किए बिना नेविगेशन सूचना प्रदर्शन क्षेत्र को बरकरार रखता है।

1200nits की चमक मोबाइल फोन के क्षेत्र में कोई बड़ी बात नहीं है, लेकिन यह कार उपकरणों के क्षेत्र में प्रवेश स्तर का कार मानक है (तुलनाःआईफोन की बाहरी चमक लगभग 1000-1200 नाइट है)इसका मतलब है कि दोपहर के समय प्रत्यक्ष सूर्य के प्रकाश में, राइडर्स अभी भी नियमित स्क्रीन की तरह "ब्लैकबोर्ड" में बदलने के बजाय गति और बैटरी स्तर को स्पष्ट रूप से देख सकते हैं।

2इन सेल संरचना के मूल्य को गंभीर रूप से कम करके आंका गया है

पैरामीटर तालिका में केवल 'Incell' शब्द है, लेकिन इसमें दो इंजीनियरिंग निर्णय शामिल हैंः
मोटाई नियंत्रणः स्पर्श परत सहित कुल मोटाई 5.68 मिमी है। पारंपरिक जी + जी (ग्लास + ग्लास) संरचना को आमतौर पर 7-8 मिमी की आवश्यकता होती है, लेकिन यह एक 5 मिमी स्तर प्राप्त कर सकता है,जिसका अर्थ है कि मशीन का समग्र आईडी डिजाइन अधिक आक्रामक हो सकता है - जैसे कि हैंडल के करीब एक सुव्यवस्थित उपकरण कवर बनाना, खड़ी ब्लाकों के बजाय।

स्पर्श अनुभवः इन सेल एलसीडी पैनल में स्पर्श सेंसर को एकीकृत करता है, जो बाहरी स्पर्श की तुलना में गीले स्पर्श और दस्ताने स्पर्श की संवेदनशीलता में काफी सुधार करता है।यह बारिश के दिनों में सवारी करने या मोटरसाइकिल दस्ताने के साथ काम करने के लिए आवश्यक हैयदि आपने नियमित इलेक्ट्रिक वाहन डैशबोर्ड का इस्तेमाल किया है, तो आपको यह दर्द पता होना चाहिए कि आप इसे गीले हाथों से नहीं छू पाएंगे।

3एमआईपीआई 4 लेन इंटरफेस के लागत प्रभाव

आरजीबी के स्थान पर एमआईपीआई का उपयोग करने से संकेत मिलता है कि ड्राइवर आईसी जेडी 9265 टी उच्च गति सीरियल ट्रांसमिशन का समर्थन करता है। इससे तीन निहित लाभ होते हैंः
ईएमसी विद्युत चुम्बकीय संगतता बेहतर हैः दो पहिया वाहन के अंदर मोटर्स और नियंत्रकों जैसे बड़े हस्तक्षेप स्रोत हैं,और MIPI के अंतर संकेत समानांतर आरजीबी की तुलना में अधिक विरोधी हस्तक्षेप है

तारों का पतला होनाः आरजीबी 50+पीआईएन की तुलना में 40पीआईएन स्थान बचाता है और हैंडल मोड़ से गुजरते समय अधिक लचीला होता है
बिजली की खपत में कमीः दोपहिया वाहनों जैसे बैटरी संचालित उपकरणों के लिए, स्टैंडबाय करंट में प्रत्येक 10mA की कमी एक बिक्री बिंदु है

4तापमान मापदंडों के पीछे विश्वसनीयता इंजीनियरिंग

-30 °C~+85 °C आकस्मिक रूप से नहीं लिखा गया है। -30 °C का अर्थ है कि सर्दियों की सुबह हीलोंगजियांग में पहली बार स्टार्टअप एलसीडी को फ्रीज नहीं करेगा या धीमी गति से प्रतिक्रिया नहीं करेगा;+85 °C का अर्थ है कि हैनान में दोपहर के सूर्य के संपर्क में आने और डिवाइस के स्वयं के हीटिंग (जो बॉक्स के अंदर 90 °C तक पहुंच सकता है) के कारण कोई तरल लीक या स्पर्श बहाव नहीं होगा.

-40 °C~90 °C के भंडारण तापमान पर विशेष ध्यान दें, जो कार्य तापमान से व्यापक है।इसमें परिवहन परिदृश्यों पर विचार किया गया है - शेन्ज़ेन कारखानों में कोल्ड चेन लॉजिस्टिक्स से लेकर पूर्वोत्तर चीन में गोदामों तक, या गर्मियों के दौरान कंटेनरों में प्रत्यक्ष सूर्य के प्रकाश के परिवहन, जहां उपकरण अधिक चरम तापमान का सामना कर सकते हैं जब चालू नहीं किया जाता है।यह ऑटोमोटिव ग्रेड और उपभोक्ता ग्रेड के बीच का मुख्य अंतर है।.

5संरचनात्मक डिजाइन के लिए प्रमुख अनुस्मारक (आईडी इंजीनियरों के लिए)

62.29 × 163.36 मिमी के बाहरी आयामों और 72.43 × 176.65 मिमी के स्पर्श आयामों के बीच 10 मिमी का अंतर है। यह दर्शाता है किः
एलसीडी एए क्षेत्र (54.43 × 146.65 मिमी) के बाहर बीएम क्षेत्र (काला सीमा) का एक सर्कल है

स्पर्श परत प्रदर्शन स्क्रीन से एक सर्कल बड़ा है और स्पर्श बटन क्षेत्रों या बस विधानसभा अनुदान शामिल हो सकते हैं
आवरण के डिजाइन के दौरान यह ध्यान दिया जाना चाहिए कि खिड़की का उद्घाटन एए क्षेत्र के एक तरफ से कम से कम 1.5 मिमी बड़ा होना चाहिए (सफेद किनारों के कारण सहिष्णुता को रोकने के लिए),लेकिन स्पर्श प्रभावी क्षेत्र एक "सीमाहीन प्रभाव" के लिए आवरण के किनारे तक विस्तार कर सकते हैं

मोटाई दिशाः एलसीडी स्क्रीन शरीर 4.38 मिमी है, और टच पैनल की कुल मोटाई 5.68 मिमी है, यह दर्शाता है कि टच पैनल + एफपीसी + बैकलाइट संरचना की स्टैकिंग ऊंचाई केवल 1.3 मिमी है,जो अल्ट्रा पतली डिजाइन से संबंधित है. लेकिन कृपया ध्यान दें कि क्या इस 5.68 मिमी में फोम / चिपकने वाला समर्थन शामिल है? यदि एक जलरोधी संरचना का निर्माण किया जाना है, तो 0.3-0.5 मिमी की एक अतिरिक्त बफर स्पेस आरक्षित करने की आवश्यकता है।

6अनुप्रयोग परिदृश्यों में सटीक स्ट्राइक के लिए सुझाव

दो पहिया डैशबोर्डः केवल सरल गति प्रदर्शित न करें। एक खंडित यूआई बनाने के लिए 1280 के लंबे पक्ष का उपयोग करें - ऊपरी आधे नेविगेशन (सरलीकृत मानचित्र प्रदर्शन), मध्य गति, और निचले आधे संगीत नियंत्रण.1200nits की चमक स्वचालित प्रकाश संवेदन समायोजन का समर्थन करती है (दिन के दौरान अधिकतम चमक, चमक को रोकने के लिए रात में स्वचालित रूप से 200nits से कम हो जाती है) ।

कृषि मशीनरी का केंद्रीय नियंत्रण: कृषि मशीनरी में उच्च कंपन और धूल होती है।ग्राहक को एजी एंटी ग्लेयर फिल्म (फिल्म मंदीकरण के बिना उच्च चमक) और बफर ब्रैकेट जोड़ने का सुझाव देंI2C टच इंटरफेस भौतिक बटनों के रिडंडेंट डिजाइन का समर्थन कर सकता है (टच विफलता के मामले में, I2C बस को भौतिक कीपैड से जोड़ा जा सकता है) ।

चिकित्सा उपकरण: यह आकार पोर्टेबल अल्ट्रासाउंड या निगरानी उपकरणों के लिए उपयुक्त है। लेकिन चिकित्सा को सख्त ईएमसी प्रमाणन की आवश्यकता है,और एमआईपीआई इंटरफेस के परिरक्षण डिजाइन को अतिरिक्त ध्यान देने की आवश्यकता है- 30 डिग्री सेल्सियस के निम्न तापमान पर स्टार्टअप क्षमता बाहरी आपात स्थितियों के लिए उपयुक्त है।
