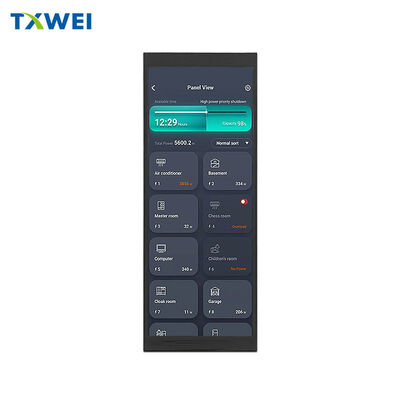

6.86 इंच बार स्क्रीन 480x1280 रिज़ॉल्यूशन आरजीबी इंटरफ़ेस कार स्मार्ट होम उपकरण रसोई उपकरण एलसीडी डिस्प्ले स्क्रीन

उत्पादों

6.86 इंच बार स्क्रीन 480x1280 रिज़ॉल्यूशन आरजीबी इंटरफ़ेस कार स्मार्ट होम उपकरण रसोई उपकरण एलसीडी डिस्प्ले स्क्रीन

एमओक्यू:	1
कीमत:	बातचीत योग्य
प्रसव अवधि:	7-16 दिन
भुगतान विधि:	एल/सी,डी/ए,डी/पी,टी/टी
आपूर्ति क्षमता:	10000PCS

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

शेन्ज़ेन

ब्रांड नाम

TXWEI

प्रमाणन

CE FCC ROHS

मॉडल संख्या

TXW686013B0

दस्तावेज

पिक्सल की संख्या:

480*1280

आदर्श समय:

आईपीएस

प्रदर्शन इंटरफ़ेस:

आरजीबी

500 निट्स

सक्रिय क्षेत्र:

60.19*160.51

रूपरेखा का आकार:

66.7*181.2*4.4मिमी

परिचालन तापमान:

-20+70 ℃

भंडारण तापमान:

-30+80℃

पिनों की संख्या:

40पिन

डिस्प्ले आईसी:

एनवी3052सी

प्रमुखता देना:

6.86 इंच आरजीबी एलसीडी डिस्प्ले

480x1280 रिज़ॉल्यूशन वाली टीएफटी स्क्रीन

कार स्मार्ट होम एलसीडी डिस्प्ले

उत्पाद का वर्णन

6.86" ऊर्ध्वाधर बार-प्रकार आरजीबी डिस्प्ले TXW686013B0

स्मार्ट उपकरणों और ऊर्जा भंडारण प्रणालियों के लिए लागत प्रभावी लंबी पट्टी डिस्प्ले

हर एप्लिकेशन के लिए अत्याधुनिक MIPI इंटरफेस या सूर्य के प्रकाश-विस्फोटक चमक की आवश्यकता नहीं होती है।विश्वसनीय, लागत अनुकूलित प्रदर्शनजो आपके मौजूदा माइक्रोकंट्रोलर वास्तुकला की भाषा बोलता है जबकि आधुनिक यूआई क्षमताओं को वितरित करता है। TXW686013B0 इस अंतर को पूरी तरह से भरता है6.86 इंच का ऊर्ध्वाधर पट्टी प्रकार का डिस्प्लेपारंपरिक आरजीबी समानांतर इंटरफेस संगतता के साथ, यह सफेद सामान, ऊर्जा भंडारण प्रणालियों के लिए आदर्श उन्नयन पथ बनाता है,और चिकित्सा उपकरण जहां विकास की सादगी और बीओएम लागत नियंत्रण उच्च अंत विनिर्देशों पर प्राथमिकता लेते हैं.

एक तेज 480×1280 रिज़ॉल्यूशन के साथ एक ऊंचा 60.19 मिमी 160.51 मिमी सक्रिय क्षेत्र पर फैला हुआ,यह आईपीएस पैनल जटिल उच्च गति सीरियल इंटरफेस के आसपास अपने पूरे एम्बेडेड सिस्टम को फिर से डिजाइन करने के लिए मजबूर किए बिना उपकरणों के लिए स्मार्टफोन जैसे इंटरफ़ेस सौंदर्य लाता है.

आरजीबी लाभः विकास सरलता आधुनिक डिजाइन से मिलती है

विरासत-अनुकूल 40-पिन आरजीबी इंटरफ़ेस

जबकि उद्योग MIPI DSI इंटरफेस की ओर बढ़ता है जिसके लिए समर्पित नियंत्रकों और उच्च गति पीसीबी लेआउट विशेषज्ञता की आवश्यकता होती है, TXW686013B0प्रमाणित आरजीबी 40-पिन समानांतर इंटरफ़ेसयह एक सीमा नहीं है, यह विशिष्ट अनुप्रयोगों के लिए एक रणनीतिक लाभ है।

आरजीबी इंटरफेस सीधे एसटीएम 32, एनएक्सपी एलपीसी के मुख्यधारा के माइक्रोकंट्रोलर से जुड़ता है,और Allwinner श्रृंखला चिप्स के लिए महंगे MIPI ब्रिज आईसी की आवश्यकता नहीं होती है या प्रतिबाधा से मेल खाने वाले अंतर जोड़े से निपटने के लिए. 8080 या आरजीबी समानांतर प्रोटोकॉल के लिए आपके मौजूदा फर्मवेयर पुस्तकालय तुरंत काम करते हैं, विकास समय को महीनों से हफ्तों तक कम करते हैं.लागत-संवेदनशील उपकरणों के लिए जहां बीओएम लागत का हर पैसा मायने रखता है, एमआईपीआई नियंत्रक चिप को समाप्त करने से घटक लागत और पीसीबी परत जटिलता दोनों बच जाती हैं।

40-पिन कनेक्टर समर्पित आर, जी, बी डेटा लाइनों प्लस क्षैतिज और ऊर्ध्वाधर सिंक्रनाइज़ सिग्नल प्रदान करता है,NV3052C ड्राइवर आईसी को बिना सीरियलाइज्ड इंटरफेस के प्रोटोकॉल ओवरहेड के अनकॉम्प्रेस्ड 24-बिट रंग प्रदान करना.

6उपकरण यूआई के लिए.86-इंच ऊर्ध्वाधर कैनवास

480×1280 रिज़ॉल्यूशन एक3:8 पहलू अनुपातजो आधुनिक स्मार्टफोन इंटरफेस के प्राकृतिक ऊर्ध्वाधर स्क्रॉलिंग व्यवहार को दर्शाता है।सक्रिय प्रदर्शन क्षेत्र सहज पैरामीटर समायोजन इंटरफेस के लिए पर्याप्त ऊर्ध्वाधर अचल संपत्ति प्रदान करता है.

एक स्मार्ट रेंज हुड की कल्पना करें जहां एक उंगली 160 मिलीमीटर के तापमान ढाल के साथ स्लाइड करती है, या एक ऊर्जा भंडारण इन्वर्टर जो क्षैतिज स्क्रॉल के बिना पूरे दिन की बिजली उत्पादन वक्र प्रदर्शित करता है.66.7 मिमी 181.2 मिमी मॉड्यूल की रूपरेखा (केवल 4.4 मिमी मोटी) रेफ्रिजरेटर दरवाजे, ओवन फ्रंट और वाशिंग मशीन कंसोल के लिए विशिष्ट संकीर्ण नियंत्रण पैनल स्थानों में आराम से फिट बैठती है।

आईपीएस तकनीक यह सुनिश्चित करती है कि चाहे उपयोगकर्ता 175 सेंटीमीटर ऊंचा खड़ा हो या कोई बच्चा नीचे से ऊपर तक पहुँचता हो,डिस्प्ले एक समान रंग और कंट्रास्ट बनाए रखता है जो ऊर्जा उपकरणों पर सुरक्षा चेतावनी और स्थिति संकेतकों के लिए महत्वपूर्ण है.

अनुप्रयोग-विशिष्ट लाभ

ऊर्जा भंडारण और इन्वर्टर प्रणाली

आवासीय बैटरी भंडारण प्रणालियों और सौर इन्वर्टरों के लिए, TXW686013B0 सूचना घनत्व और पठनीयता का सही संतुलन प्रदान करता है।500 नाइट की चमकइनडोर इंस्टॉलेशन वातावरण के लिए उपयुक्त हैऔर छायादार क्षेत्रों में बाहरी दीवारों पर जहां चरम सूर्य के प्रकाश की पठनीयता की आवश्यकता नहीं है लेकिन फ्लोरोसेंट प्रकाश व्यवस्था के तहत स्पष्ट दृश्यता आवश्यक है.

ऊर्ध्वाधर प्रारूप स्वाभाविक रूप से बैटरी चार्ज स्तर संकेतकों को समायोजित करता है जो एक पारंपरिक ईंधन गेज की तरह पढ़ते हैं, पूरी 160.51 मिमी की ऊंचाई पर नीचे से ऊपर तक फैला हुआ है।रीयल-टाइम पावर फ्लो एनिमेशन (सौर पैनलों से बैटरी के लिए घरेलू खपत के लिए ऊर्जा को स्थानांतरित करते हुए) एक ऊर्ध्वाधर स्तंभ में सहज रूप से प्रवाह करते हैं, जबकि आरजीबी इंटरफेस SPI से जुड़े डिस्प्ले को परेशान करने वाले बैंडविड्थ बाधाओं के बिना चिकनी एनीमेशन अपडेट सुनिश्चित करता है।

-20°C से +70°C के परिचालन तापमान में ठंडे जलवायु में गैरेज प्रतिष्ठानों और उपकरण कक्षों में हवा की अभाज्य ताप वास्तविकताओं को कवर किया जाता है।जबकि -30°C से +80°C के बीच भंडारण क्षमता सर्दियों के रसद और गर्मियों के गोदाम भंडारण के दौरान इन्वेंट्री की रक्षा करती है.

स्मार्ट रसोई उपकरण

आधुनिक रेंज के हुड, ओवन और रेफ्रिजरेटर टच-एनेबल इंटरफेस की मांग करते हैं लेकिन भाप, वसा और तापमान चक्र के कठोर वातावरण का सामना करते हैं।जबकि यह प्रदर्शन मॉड्यूल एक शुद्ध प्रदर्शन के रूप में जहाज (स्पर्श वैकल्पिक / अनुकूलन योग्य)4,4 मिमी की मोटाई के कारण बाहरी कैपेसिटिव टच फिल्मों या प्रतिरोधात्मक टच ओवरले के लिए पर्याप्त जगह है जो उपकरण निर्माताओं को उनकी स्थायित्व और लागत संरचना के लिए पसंद है।

500 नाइट की चमक 1000+ नाइट डिस्प्ले की बिजली की खपत और थर्मल प्रबंधन चुनौतियों के बिना रसोई की परिवेश प्रकाश व्यवस्था और भाप को काटती है।NV3052C ड्राइवर आईसी में उपकरण यूआई में आम सफेद पृष्ठभूमि के लिए अनुकूलित गामा सुधार शामिल है, यह सुनिश्चित करता है कि प्रकाश रंग के कांच के पैनलों के खिलाफ नुस्खा पाठ और नियंत्रण मेनू स्पष्ट दिखाई देते हैं।

वाशिंग मशीनों के लिए ऊर्ध्वाधर उन्मुखीकरण चक्र चयन इंटरफेस की अनुमति देता है जो उपयोगकर्ताओं के लिए परिचित भौतिक डायल लेआउट की नकल करते हैं,जबकि डिजिटल सटीकता और वाईफाई कनेक्टिविटी स्थिति संकेतक जो पारंपरिक यांत्रिक नियंत्रण पर फिट नहीं होगा जोड़ने.

चिकित्सा और स्वास्थ्य सेवा उपकरण

पोर्टेबल चिकित्सा उपकरण और बेडसाइड मॉनिटर डिस्प्ले की मामूली बिजली आवश्यकताओं और विश्वसनीय औद्योगिक तापमान रेटिंग से लाभान्वित होते हैं।आरजीबी इंटरफ़ेस पुराने चिकित्सा उपकरण प्रोसेसर के साथ एकीकरण को सरल बनाता है जो उच्च गति वीडियो स्ट्रीमिंग पर वास्तविक समय की विश्वसनीयता को प्राथमिकता देते हैं, जबकि 6.86 इंच की विकर्ण एक कमरे के पार से महत्वपूर्ण संकेतों की पठनीयता के लिए पर्याप्त वर्ण ऊंचाई प्रदान करती है।

-20°C से +70°C परिचालन सीमा में जलवायु नियंत्रित रोगी कक्षों और नसबंदी क्षेत्रों के बीच चलती मोबाइल चिकित्सा गाड़ियों के तापमान भिन्नताओं को समायोजित किया जाता है, जबकि स्लिम 4.पोर्टेबल नैदानिक उपकरणों के लिए 4 मिमी प्रोफाइल एर्गोनोमिक हैंडहेल्ड डिजाइन की अनुमति देता है.

तकनीकी विनिर्देशों का अवलोकन

मॉडल का नामःTXW686013B0
डिस्प्ले विकर्णः6.86 इंच (174.4 मिमी)
संकल्पः480 पिक्सल क्षैतिज 1280 पिक्सल ऊर्ध्वाधर
पहलू अनुपातः3:8 ऊर्ध्वाधर अभिविन्यास
प्रदर्शन प्रौद्योगिकीःआईपीएस फुल-व्यूंग टीएफटी
इंटरफ़ेस प्रकारःआरजीबी समानांतर इंटरफ़ेस, 40-पिन कनेक्टर
ड्राइवर आईसीःNV3052C (इंटीग्रेटेड टाइमिंग कंट्रोलर और गामा सुधार)
चमक आउटपुटः500 निट्स (सीडी/एम2), इनडोर और छायादार बाहरी वातावरण के लिए उपयुक्त

सक्रिय प्रदर्शन क्षेत्रः
चौड़ाई: 60.19 मिलीमीटर
ऊंचाई: 160.51 मिलीमीटर

मॉड्यूल रूपरेखा आयामः
चौड़ाई: 66.7 मिलीमीटर
ऊंचाई: 181.2 मिलीमीटर
गहराईः 4.4 मिलीमीटर (एकल डिस्प्ले मॉड्यूल)

पर्यावरणीय रेटिंगः
परिचालन तापमान सीमाः -20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस
भंडारण तापमान सीमाः -30 डिग्री सेल्सियस से +80 डिग्री सेल्सियस

एकीकरण और अनुकूलन सहायता

विद्युत इंटरफेस विवरण

40-पिन आरजीबी इंटरफ़ेस समर्पित पिक्सेल घड़ी, क्षैतिज सिंक्रनाइज़ेशन और ऊर्ध्वाधर सिंक्रनाइज़ेशन लाइनों के साथ मानक 24-बिट रंग डेटा (8 बिट्स प्रति आरजीबी चैनल) को स्वीकार करता है।यह समानांतर वास्तुकला माइक्रोकंट्रोलर बाहरी मेमोरी इंटरफेस (एसटीएम 32 पर एफएसएमसी) के लिए प्रत्यक्ष कनेक्शन की अनुमति देता है, SAM श्रृंखला पर ईबीआई) प्रोटोकॉल अनुवाद चिप्स के बिना, घटक संख्या और संभावित विफलता बिंदु दोनों को कम करता है।

The NV3052C driver includes programmable gamma curves to optimize display appearance for different cover glass thicknesses and optical bonding configurations—a critical feature when integrating behind the tinted or anti-glare glass common in premium appliances.

मैकेनिकल इंटीग्रेशन नोट

66.7 मिमी चौड़ा और 181.2 मिमी ऊंचा, मॉड्यूल के लिए प्रत्येक पक्ष पर लगभग 3.25 मिमी के न्यूनतम बेज़ल क्षेत्र की आवश्यकता होती है, जो आधुनिक संकीर्ण-फ्रेम उपकरण डिजाइन की अनुमति देता है।4 मिमी मोटाई फ्लैश-माउंट कंट्रोल पैनलों के लिए उपयुक्त पतली सौंदर्यशास्त्र को बनाए रखते हुए मानक एलईडी बैकलाइट इकाइयों को समायोजित करती है.

स्पर्श कार्यक्षमता की आवश्यकता वाले अनुप्रयोगों के लिए,डिस्प्ले की सतह कैपेसिटिव टच फिल्म लैमिनेशन (मल्टी-टच के लिए) और प्रतिरोधात्मक टच परतों (स्टाइलस या दस्ताने के संचालन के लिए) दोनों के साथ संगत है, जिसमें फ्लैट ग्लास सतह सुरक्षा कवर लेंस के साथ जोड़ी में जब इष्टतम ऑप्टिकल बंधन सुनिश्चित करती है।

अनुकूलन विकल्प

जबकि मानक विन्यास 500-निट चमक प्रदान करता है, जो इनडोर दक्षता के लिए अनुकूलित है,बैकलाइट संशोधन अंधेरे कमरे के चिकित्सा अनुप्रयोगों के लिए 300 निट्स या अर्ध-बाहरी दृश्यता के लिए 700 निट्स के लिए आउटपुट को समायोजित कर सकते हैं. FPC (Flexible Printed Circuit) cable lengths and connector orientations can be customized to match your specific chassis routing requirements without the long lead times associated with full LCD glass customization.

सरलता को महत्व देने वाले डेवलपर्स के लिए आदर्श

यदि आपकी इंजीनियरिंग टीम को MIPI प्रोटोकॉल स्टैक सीखने के बिना, उच्च गति संकेत अखंडता के लिए PCB को फिर से डिजाइन किए बिना, एक लागत संवेदनशील उपकरण के लिए एक आधुनिक UI प्रदान करने की आवश्यकता है,या महंगी ब्रिज चिप्स को एकीकृत करना, TXW686013B0 व्यावहारिक समाधान प्रदान करता है। यह पुराने स्कूल आरजीबी माइक्रोकंट्रोलर परियोजनाओं और आधुनिक ऊर्ध्वाधर टचस्क्रीन इंटरफेस के बीच की खाई को पाटता है।आप अपने उत्पाद के दृश्य अपील को उन्नत करते हुए अपने सिद्ध एम्बेडेड वास्तुकला बरकरार रखते हुए.

अपने इलेक्ट्रॉनिक्स को फिर से आविष्कार किए बिना अपने उपकरण इंटरफ़ेस को आधुनिक बनाने के लिए तैयार?

तकनीकी प्रलेखन और नमूना इकाइयों का आज ही अनुरोध करें. हमारी अनुप्रयोग टीम लोकप्रिय एमसीयू प्लेटफार्मों के लिए आरजीबी इंटरफ़ेस कनेक्शन के लिए संदर्भ योजनाएं प्रदान कर सकती है जिसमें एसटीएम 32 एफ 4 / एफ 7 श्रृंखला शामिल है,NXP i.एमएक्स आरटी श्रृंखला, और ऑलविनर डी1/ए133 नियंत्रक।
