9 इंच एलसीडी स्क्रीन 1024*600 रेजोल्यूशन एलवीडीएस इंटरफ़ेस आईपीएस सेंट्रल कंट्रोल स्क्रीन इंस्ट्रूमेंट डिस्प्ले नेविगेशन डिस्प्ले सिंगल स्क्रीन

उत्पादों

9 इंच एलसीडी स्क्रीन 1024*600 रेजोल्यूशन एलवीडीएस इंटरफ़ेस आईपीएस सेंट्रल कंट्रोल स्क्रीन इंस्ट्रूमेंट डिस्प्ले नेविगेशन डिस्प्ले सिंगल स्क्रीन

एमओक्यू:	1
कीमत:	बातचीत योग्य
प्रसव अवधि:	7-16 दिन
भुगतान विधि:	एल/सी,डी/ए,डी/पी,टी/टी
आपूर्ति क्षमता:	10000PCS

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

शेन्ज़ेन

ब्रांड नाम

TXWEI

प्रमाणन

CE FCC ROHS

मॉडल संख्या

TXW900002B0

दस्तावेज

पिक्सल की संख्या:

1024*600

आदर्श समय:

आईपीएस

प्रदर्शन इंटरफ़ेस:

एलवीडीएस

900 निट्स

सक्रिय क्षेत्र:

196.61*114.15

रूपरेखा का आकार:

210.7*126.4*5.0मिमी

परिचालन तापमान:

-30+80℃

भंडारण तापमान:

-30+80℃

पिनों की संख्या:

40पिन

डिस्प्ले आईसी:

HX8282A11/HX8696A01

प्रमुखता देना:

9 इंच एलसीडी स्क्रीन एलवीडीएस इंटरफ़ेस

आईपीएस केंद्रीय नियंत्रण स्क्रीन 1024x600 रिज़ॉल्यूशन

टीएफटी एलसीडी डिस्प्ले नेविगेशन इंस्ट्रूमेंट स्क्रीन

उत्पाद का वर्णन

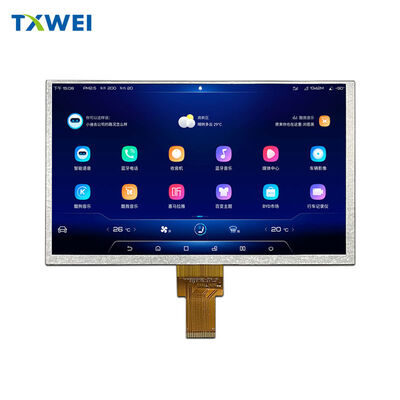

TXW900002B0 — 9" औद्योगिक वर्कहॉर्स डिस्प्ले

1024×600 | LVDS | 900nits | -30°C से +80°C

◆ 04:30 AM, फ्रोजन फार्मलैंड

इंजन -25°C हवा में क्रैंक होता है। हाइड्रोलिक फ्लूइड गुड़ की तरह चलता है। आपके ऑपरेटर को दिन की कटाई शुरू करने से पहले इम्प्लीमेंट की ऊंचाई की जांच करने की आवश्यकता है — लेकिन डैश पर उपभोक्ता-ग्रेड टैबलेट अंधेरा है। फिर से। लिक्विड क्रिस्टल जम गए। टच लेयर अनुत्तरदायी।

TXW900002B0 ठंड में सोता नहीं है।
हीटर के बिना -30°C से चालू। कोई घोस्टिंग नहीं। कोई लैग नहीं। HX8282A11 ड्राइवर तुरंत जाग जाता है, जीपीएस मार्गदर्शन और दबाव रीडिंग दिखाता है जबकि केबिन की खिड़कियों पर अभी भी पाला पड़ा है।

◆ 02:00 PM, इंजन बे हीट

काला डैशबोर्ड। सीधी गर्मी की धूप। इंजन कम्पार्टमेंट से गर्मी निकल रही है। केबिन का इंटीरियर +75°C तक पहुंच जाता है। स्टैंडर्ड डिस्प्ले पीले पड़ जाते हैं। बैकलाइट ओवरड्राइव हो जाती है। एडहेसिव फेल हो जाता है।

यह मॉड्यूल वहां पनपता है जहां दूसरे फीके पड़ जाते हैं।
+80°C निरंतर संचालन रेटिंग। थर्मल कंपनसेशन सर्किट 900-नाइट एलईडी बैकलाइट बार को स्थिर करते हैं। 5.0 मिमी मोटी हाउसिंग एकीकृत माउंटिंग पॉइंट के माध्यम से गर्मी को दूर करती है — आपकी कृषि मशीनरी में किसी बाहरी कूलिंग पंखे की आवश्यकता नहीं है।

◆ लगातार कंपन, शून्य विफलता

12 घंटे का फील्ड ऑपरेशन। 40-टन माइनिंग ट्रक। हॉल रोड पर हर चट्टान चेसिस में झटका भेजती है। उपभोक्ता HDMI कनेक्टर ढीले हो जाते हैं। रिबन केबल टूट जाते हैं। स्क्रीन झिलमिलाती है फिर बंद हो जाती है।

LVDS डिफरेंशियल सिग्नलिंग विश्वसनीयता को लॉक करता है।
40-पिन लो वोल्टेज डिफरेंशियल स्विंग इलेक्ट्रिकल नॉइज़ को अनदेखा करता है। सिग्नल डिग्रेडेशन के बिना आपके कंट्रोलर से डैश तक 3 मीटर तक केबल रन। लॉकिंग FFC कनेक्टर ISO 15003 कृषि कंपन मानकों के माध्यम से बैठे रहते हैं। 210.7×126.4mm आउटलाइन टॉर्क-स्पेसिफाइड स्क्रू के साथ माउंट होती है — कोई फ्लेक्स नहीं, कोई टैब-बॉन्ड क्रैक नहीं।

◆ चकाचौंध बिना अनुमान के

बर्फ़ीली अंधापन। सफेद कंक्रीट लोडिंग डॉक। हुड से सीधे डिस्प्ले पर पड़ने वाली सूरज की रोशनी। 500-नाइट स्क्रीन दर्पण बन जाती हैं। 2000-नाइट यूनिट बैटरी खत्म कर देती हैं और उंगलियों को जला देती हैं।

900 निट्स सही संतुलन बनाता है।
अर्ध-आउटडोर कैब में उच्च परिवेशी प्रकाश को भेदने के लिए पर्याप्त उज्ज्वल। अल्टरनेटर पर दबाव डाले बिना 24V वाहन विद्युत प्रणालियों के लिए पर्याप्त कुशल। IPS व्यूइंग एंगल नेविगेशन मैप को पठनीय रखते हैं, चाहे ऑपरेटर सीधा बैठा हो या 45 डिग्री पर हाइड्रोलिक्स तक पहुंच रहा हो।

तकनीकी संक्षिप्त

विजुअल्स
विकर्ण: 9.0 इंच (228.6mm)
सक्रिय क्षेत्र: 196.61 × 114.15 मिमी
रिज़ॉल्यूशन: 1024 × 600 (WVGA, 16:9)
चमक: 900 cd/m² विशिष्ट
तकनीक: IPS फुल व्यूइंग एंगल

सिग्नल और पावर
इंटरफ़ेस: LVDS 40-पिन (JEIDA/SDD मानक)
ड्राइवर IC: HX8282A11 + HX8696A01 डुअल-चिप
वोल्टेज: 3.3V लॉजिक / 12V बैकलाइट विशिष्ट
संगतता: लिनक्स, विंडोज एम्बेडेड, एंड्रॉइड (संदर्भ EDID प्रदान किया गया)

भौतिक
आउटलाइन: 210.7 × 126.4 × 5.0 मिमी
माउंटिंग: 4-पॉइंट स्क्रू फिक्सेशन, कॉर्नर टैब
कनेक्टर: कंपन प्रतिरोध के लिए लॉक-टाइप FFC/FPC

पर्यावरण
ऑपरेटिंग: -30°C से +80°C (कोल्ड-स्टार्ट सक्षम)
स्टोरेज: -30°C से +80°C (अनकंडीशन्ड वेयरहाउस सुरक्षित)
आर्द्रता: 90% RH नॉन-कंडेंसिंग

के लिए निर्मित

कृषि कैब— ISOBUS इम्प्लीमेंट कंट्रोल, GPS स्टीयरिंग, 12V/24V टॉलरेंट
वाणिज्यिक बेड़े— ट्रक नेविगेशन, बैकअप कैमरा डिस्प्ले, थर्मल साइक्लिंग इम्युनिटी
औद्योगिक HMIs— फ़ैक्टरी फ़्लोर पैनल, आउटडोर कियोस्क, स्प्लिट-स्क्रीन SCADA
फ़ील्ड मेडिकल— पोर्टेबल अल्ट्रासाउंड, वाइटल साइन्स मॉनिटर, आर्कटिक से रेगिस्तान तक डिप्लॉयमेंट

एकीकरण सहायता

हम रग्ड उत्पाद विकास के लिए सर्वाइवल किट के साथ शिप करते हैं:
• रॉकचिप/i.MX6 इनिशियलाइज़ेशन के लिए LVDS टाइमिंग डायग्राम
• गैस्केट सीलिंग डिज़ाइन के लिए STEP मैकेनिकल फ़ाइलें
• हीटर पैड एकीकरण के लिए थर्मल सिमुलेशन डेटा (चरम ठंड के विकल्प)
• अद्वितीय कैब रूटिंग के लिए कस्टम FPC लंबाई उपलब्ध

नमूना लीड टाइम: 5-7 व्यावसायिक दिन
वॉल्यूम MOQ: OEM कृषि कार्यक्रमों के लिए लचीला स्केलिंग

फील्ड में मृत स्क्रीन को बदलना बंद करें।
शुरू से ही चरम के लिए इंजीनियर करें।
