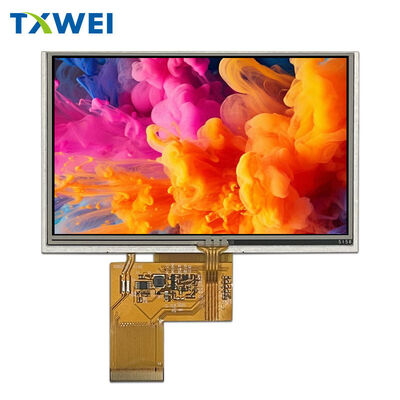

थोक 5-इंच 800*480 टीएफटी प्रतिरोधी टच स्क्रीन औद्योगिक नियंत्रण उपकरण डिस्प्ले निगरानी मॉनिटर एलसीडी स्क्रीन

उत्पादों

थोक 5-इंच 800*480 टीएफटी प्रतिरोधी टच स्क्रीन औद्योगिक नियंत्रण उपकरण डिस्प्ले निगरानी मॉनिटर एलसीडी स्क्रीन

एमओक्यू:	मोल-भाव करना
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	गत्ता
प्रसव अवधि:	16 दिन
आपूर्ति क्षमता:	10000PCS

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

शेन्ज़ेन, गुआंग्डोंग

ब्रांड नाम

TXWEI

प्रमाणन

ISO9001 IS014001 IATF16949

मॉडल संख्या

TXW500152N0-RTP

दस्तावेज

प्रमुखता देना:

5-इंच टीएफटी एलसीडी प्रतिरोधी टच स्क्रीन

औद्योगिक नियंत्रण उपकरण एलसीडी मॉनिटर

वारंटी के साथ 800*480 टीएफटी डिस्प्ले

उत्पाद का वर्णन

✦ TXW500152N0-RTP ✦

5.0" इंडस्ट्रियल WVGA TFT LCD + RTP

800×480 रेज़ोल्यूशन | 24-बिट RGB | रेसिस्टिव टच | वाइड-टेम्प डिज़ाइन

◆ यह डिस्प्ले क्यों चुनें?

▸ क्रिस्प WVGA विज़ुअल्स

800×RGB×480 रेज़ोल्यूशन इंडस्ट्रियल इंटरफेस के लिए शार्प, वाइब्रेंट इमेजरी प्रदान करता है। ILITEK ILI6122+ILI5960 डुअल-चिप ड्राइवर आर्किटेक्चर द्वारा संचालित 16.7M ट्रू कलर्स। 0.135mm पिक्सेल पिच हाथ की दूरी पर टेक्स्ट पठनीयता और आइकन स्पष्टता सुनिश्चित करता है।

▸ विश्वसनीय रेसिस्टिव टच

एकीकृत 4-वायर रेसिस्टिव टच पैनल (RTP) - इंडस्ट्रियल वातावरण के लिए भरोसेमंद विकल्प। दस्ताने, स्टाइलस या नंगे हाथों से निर्बाध रूप से काम करता है। बिजली के शोर वाले फैक्ट्री फ्लोर में कैपेसिटिव हस्तक्षेप की कोई समस्या नहीं।

▸ 6 ओ'क्लॉक ऑप्टिमल व्यूइंग

नीचे-देखने वाले इंस्टॉलेशन के लिए इंजीनियर किया गया। कंट्रोल पैनल के लिए एकदम सही जो आंखों के स्तर से ऊपर लगे होते हैं, कियोस्क और एम्बेडेड सिस्टम जहां उपयोगकर्ता स्क्रीन को ऊपर देखता है।

▸ अत्यधिक परिस्थितियों के लिए निर्मित

→ ऑपरेटिंग: -20°C से +70°C → स्टोरेज: -30°C से +80°C → आर्द्रता: 90% RH तक

96-घंटे हाई-टेम्प स्टोरेज (+80°C), 96-घंटे लो-टेम्प स्टोरेज (-30°C), और 50-साइकिल थर्मल शॉक टेस्टिंग (-20°C↔70°C) पास करता है। यह स्क्रीन वहां पनपती है जहां उपभोक्ता डिस्प्ले विफल हो जाते हैं।

◆ तकनीकी विनिर्देश

डिस्प्ले कोर • पैनल प्रकार: TFT एक्टिव मैट्रिक्स, सामान्य रूप से सफेद ट्रांसमिसिव • रेज़ोल्यूशन: 800(H) × 480(V) पिक्सेल • कलर डेप्थ: 16.7M (24-बिट RGB) • पिक्सेल व्यवस्था: RGB वर्टिकल स्ट्राइप • एक्टिव एरिया: 108.00mm × 64.80mm • देखने की दिशा: 6 ओ'क्लॉक • ड्राइवर IC: ILITEK ILI6122 + ILI5960

टच सिस्टम • प्रकार: 4-वायर रेसिस्टिव टच पैनल (RTP) • इंटरफ़ेस: एनालॉग पोजीशन सेंसिंग • एक्टिवेशन: प्रेशर-आधारित (ग्लव-कम्पेटिबल) • ड्यूरेबिलिटी: लाखों टच के लिए रेटेड

बैकलाइट • प्रकार: एज-लिट व्हाइट LED ऐरे • LED काउंट: 12 चिप्स (6 सीरीज़ × 2 पैरेलल) • फॉरवर्ड वोल्टेज: 17.4V ~ 19.8V • फॉरवर्ड करंट: 40mA टिपिकल • ल्यूमिनेंस: 240 cd/m² (टिपिकल LCD+RTP के साथ) • लाइफटाइम: 50% ब्राइटनेस तक 30,000 घंटे

इलेक्ट्रिकल इंटरफ़ेस • वीडियो: 24-बिट पैरेलल RGB (R0-R7, G0-G7, B0-B7) • क्लॉक: DCLK पिक्सेल क्लॉक इनपुट • सिंक: HSYNC, VSYNC, DE (डेटा इनेबल) • कंट्रोल: DISP (डिस्प्ले ऑन/ऑफ) • पावर: VDD 3.0~3.6V (3.3V टिपिकल)

भौतिक आयाम • मॉड्यूल साइज़: 120.70mm × 75.80mm × 2.80mm • RTP के साथ: 116.80mm × 72.60mm × 4.15mm • वज़न: TBD • FPC: 40-पिन, 0.5mm पिच

◆ पिन असाइनमेंट (40-पिन FPC)

पावर और बैकलाइट ① LEDK — बैकलाइट कैथोड (–) ② LEDA — बैकलाइट एनोड (+) ③ GND — ग्राउंड ④ VDD — लॉजिक पावर सप्लाई (3.3V)

RGB डेटा बस ⑤~⑫ R0-R7 — रेड डेटा (LSB से MSB) ⑬~⑳ G0-G7 — ग्रीन डेटा (LSB से MSB) ㉑~㉘ B0-B7 — ब्लू डेटा (LSB से MSB)

टाइमिंग और कंट्रोल ㉙ GND — ग्राउंड ㉚ DCLK — पिक्सेल क्लॉक ㉛ DISP — डिस्प्ले इनेबल ㉜ HSYNC — हॉरिजॉन्टल सिंक ㉝ VSYNC — वर्टिकल सिंक ㉞ DE — डेटा इनेबल ㉟ NC — कोई कनेक्शन नहीं ㊱ GND — ग्राउंड

टच (FPC पर NC — RTP अलग से बॉन्ड किया गया) ㊲ XR — टच राइट (FPC पर NC) ㊳ YD — टच डाउन (FPC पर NC) ㊴ XL — टच लेफ्ट (FPC पर NC) ㊵ YU — टच अप (FPC पर NC)

◆ टाइमिंग कैरेक्टरिस्टिक्स

क्लॉक आवश्यकताएँ • DCLK फ्रीक्वेंसी: 33.3 MHz टिपिकल (50 MHz मैक्स) • रिफ्रेश: 60Hz स्टेबल फ्रेम रेट

हॉरिजॉन्टल टाइमिंग • एक्टिव डिस्प्ले: 800 क्लॉक साइकिल्स • टोटल लाइन पीरियड: 1056 टिपिकल (862~1200 रेंज) • HSD पल्स: 1~40 क्लॉक • बैक पोर्च: 46 क्लॉक • फ्रंट पोर्च: 16~354 क्लॉक

वर्टिकल टाइमिंग • एक्टिव डिस्प्ले: 480 लाइन्स • टोटल फ्रेम पीरियड: 525 टिपिकल (510~650 रेंज) • VSD पल्स: 1~20 लाइन्स • बैक पोर्च: 23 लाइन्स • फ्रंट पोर्च: 7~147 लाइन्स

◆ एप्लीकेशन सिनेरियो
