5.5 इंच FHD ऊर्ध्वाधर IPS टच स्क्रीन 1080*1920 रिज़ॉल्यूशन TFT एलसीडी डिस्प्ले स्क्रीन mipi इंटरफ़ेस

उत्पादों

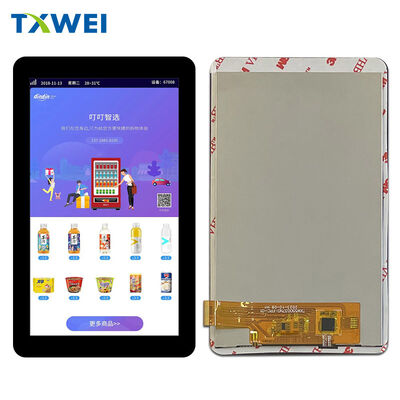

5.5 इंच FHD ऊर्ध्वाधर IPS टच स्क्रीन 1080*1920 रिज़ॉल्यूशन TFT एलसीडी डिस्प्ले स्क्रीन mipi इंटरफ़ेस

एमओक्यू:	मोल-भाव करना
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	गत्ता
प्रसव अवधि:	16 दिन
आपूर्ति क्षमता:	10000PCS

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

शेन्ज़ेन, गुआंग्डोंग

ब्रांड नाम

TXWEI

प्रमाणन

ISO9001 IS014001 IATF16949

मॉडल संख्या

TXW550037N0-SN

दस्तावेज

प्रमुखता देना:

5.5 इंच का FHD वर्टिकल IPS एलसीडी स्क्रीन

एमआईपीआई इंटरफ़ेस टीएफटी एलसीडी डिस्प्ले

1080x1920 रिज़ॉल्यूशन का टच स्क्रीन डिस्प्ले

उत्पाद का वर्णन

TXW550037N0-SN 5.46" FHD+ IPS डिस्प्ले इंटीग्रेटेड कैपेसिटिव टच के साथ

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

अवलोकन

TXW550037N0-SN आधुनिक एम्बेडेड अनुप्रयोगों के लिए एक पूर्ण डिस्प्ले समाधान प्रस्तुत करता है। यह 5.46-इंच मॉड्यूल एक उच्च-रिज़ॉल्यूशन IPS LCD पैनल को पूरी तरह से एकीकृत कैपेसिटिव टच पैनल के साथ जोड़ता है, जो एक ही, कॉम्पैक्ट असेंबली में असाधारण दृश्य प्रदर्शन और सहज उपयोगकर्ता इंटरैक्शन प्रदान करता है। शेन्ज़ेन तियानक्सियनवी टेक्नोलॉजी द्वारा इंजीनियर, यह डिस्प्ले मांग वाले अनुप्रयोगों को लक्षित करता है जहां स्क्रीन की गुणवत्ता, टच प्रतिक्रिया और स्थान दक्षता से समझौता नहीं किया जा सकता है।

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

डिस्प्ले टेक्नोलॉजी

IPS पैनल आर्किटेक्चरइन-प्लेन स्विचिंग (IPS) तकनीक इस मॉड्यूल को पारंपरिक TN डिस्प्ले से अलग करती है। लिक्विड क्रिस्टल संरेखण सभी देखने के कोणों पर लगातार रंग प्रजनन और कंट्रास्ट अनुपात को सक्षम बनाता है। उपयोगकर्ता सीधे देखने या अत्यधिक कोणों से देखने पर भी समान दृश्य गुणवत्ता का अनुभव करते हैं - यह उन हैंडहेल्ड उपकरणों के लिए महत्वपूर्ण है जो लगातार ओरिएंटेशन बदलते रहते हैं।

नॉर्मली ब्लैक मोडपैनल नॉर्मली ब्लैक कॉन्फ़िगरेशन में संचालित होता है। जब वोल्टेज हटा दिया जाता है, तो पिक्सेल डिफ़ॉल्ट रूप से काले हो जाते हैं। यह आर्किटेक्चर नॉर्मली व्हाइट विकल्पों की तुलना में गहरे काले, उच्च कंट्रास्ट और कम प्रकाश रिसाव प्रदान करता है। डार्क इंटरफ़ेस डिज़ाइन में पावर दक्षता में सुधार होता है।

एक्टिव मैट्रिक्स TFTथिन-फिल्म ट्रांजिस्टर (TFT) एक्टिव मैट्रिक्स एड्रेसिंग यह सुनिश्चित करता है कि प्रत्येक पिक्सेल को समर्पित स्विचिंग नियंत्रण प्राप्त हो। कोई साझा इलेक्ट्रोड क्रॉसस्टॉक नहीं। कोई घोस्टिंग नहीं। तेज गति वाले ग्राफिक्स पर तेज किनारे।

✦ ────── ✦ ────── ✦ ────── ✦ ────── ✦

रिज़ॉल्यूशन और पिक्सेल आर्किटेक्चर

फुल HD+ रिज़ॉल्यूशन1080 पिक्सेल क्षैतिज। 1920 पिक्सेल ऊर्ध्वाधर। यह 9:16 पहलू अनुपात पोर्ट्रेट-ओरिएंटेड अनुप्रयोगों के लिए उपयुक्त है - स्मार्टफोन, हैंडहेल्ड टर्मिनल, वर्टिकल इंडस्ट्रियल पैनल।

RGB स्ट्राइप व्यवस्थासबपिक्सल वर्टिकल RGB स्ट्राइप में व्यवस्थित। सामान्य देखने की दूरी पर प्राकृतिक रंग मिश्रण। फोटोग्राफिक सामग्री और रंग-महत्वपूर्ण इंटरफेस के लिए इष्टतम।

पिक्सेल पिच63 माइक्रोमीटर क्षैतिज। 63 माइक्रोमीटर ऊर्ध्वाधर। 401 पिक्सेल प्रति इंच के बराबर। व्यक्तिगत पिक्सेल सामान्य 300 मिमी देखने की दूरी पर अदृश्य। स्मूथ ग्रेडिएंट्स। क्रिस्प टेक्स्ट।

सक्रिय डिस्प्ले क्षेत्र68.04 मिमी चौड़ाई × 120.96 मिमी ऊंचाई। कॉम्पैक्ट फिजिकल एनवेलप में उदार स्क्रीन रियल एस्टेट।

╭──────────────────────────────────────────╮ │ मैकेनिकल डिज़ाइन │ ╰──────────────────────────────────────────╯

एलसीडी मॉड्यूल आयाम78.00 मिमी मॉड्यूल चौड़ाई। 129.76 मिमी मॉड्यूल ऊंचाई। 1.95 मिमी कुल मोटाई। उल्लेखनीय रूप से पतली प्रोफ़ाइल आधुनिक औद्योगिक डिजाइन सौंदर्यशास्त्र को सक्षम बनाती है।

टच के साथ पूर्ण असेंबली83.70 मिमी असेंबली चौड़ाई। 141.20 मिमी असेंबली ऊंचाई। 3.20 मिमी कुल मोटाई। अतिरिक्त 1.25 मिमी अत्यधिक बल्क के बिना कैपेसिटिव टच लेयर और कवर ग्लास को समायोजित करता है।

वजनअंतिम कवर ग्लास विनिर्देश के आधार पर निर्धारित किया जाना है। पोर्टेबल अनुप्रयोगों के लिए अनुकूलित जहां हर ग्राम मायने रखता है।

एफपीसी कनेक्टर39-पिन फ्लेक्सिबल प्रिंटेड सर्किट। कॉम्पैक्ट कनेक्टर फुटप्रिंट। विश्वसनीय बोर्ड-टू-डिस्प्ले इंटरकनेक्शन। स्वचालित असेंबली प्रक्रियाओं के लिए डिज़ाइन किया गया।

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

कैपेसिटिव टच पैनल

G+G निर्माणकवर ग्लास + सेंसर ग्लास आर्किटेक्चर। ऑप्टिकली क्लियर एडहेसिव के साथ बंधे दो अलग-अलग ग्लास परतें। फिल्म-आधारित विकल्पों की तुलना में बेहतर स्थायित्व। प्रीमियम स्पर्श प्रतिक्रिया।

भौतिक स्टैकअप0.55 मिमी कवर ग्लास मोटाई। OCA लेमिनेशन परत। ITO सेंसर ग्लास। कुल टच मॉड्यूल मोटाई: 1.45 ± 0.10 मिमी। मजबूत फिर भी परिष्कृत।

कंट्रोलर एकीकरणचिप-ऑन-फ्लेक्स कॉन्फ़िगरेशन में CST340 टच कंट्रोलर। समर्पित प्रोसेसिंग यूनिट होस्ट माइक्रोकंट्रोलर से टच कंप्यूटेशन को ऑफलोड करती है। 100 हर्ट्ज विशिष्ट रिपोर्ट दर। स्मूथ ट्रैकिंग।

मल्टी-टच क्षमतापांच-बिंदु एक साथ टच पहचान। जटिल इशारों का समर्थन किया जाता है। पिंच-टू-ज़ूम। दो-उंगली घुमाएँ। मल्टी-बटन प्रेस। आधुनिक उपयोगकर्ता इंटरफ़ेस आवश्यकताओं को पूरा किया गया।

संचार इंटरफ़ेसI2C मानक प्रोटोकॉल। SCL क्लॉक लाइन। SDA डेटा लाइन। घटना अधिसूचना के लिए INT इंटरप्ट आउटपुट। लगभग सभी आधुनिक माइक्रोकंट्रोलर और एप्लिकेशन प्रोसेसर के साथ संगत।

ऑपरेटिंग पैरामीटर2.8V से 3.3V आपूर्ति रेंज। -20°C से +60°C कार्यात्मक तापमान।<10 एमडब्ल्यू विशिष्ट ऑपरेटिंग पावर। बैटरी-संचालित डिजाइनों के लिए कुशल।

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

इंटरफ़ेस और सिग्नलिंग

MIPI DSI मानक4-लेन मोबाइल इंडस्ट्री प्रोसेसर इंटरफ़ेस - डिस्प्ले सीरियल इंटरफ़ेस। हाई-स्पीड डिस्प्ले कनेक्टिविटी के लिए उद्योग मानक। डिफरेंशियल सिग्नलिंग। लो ईएमआई। मजबूत शोर प्रतिरक्षा।

डेटा लेनD0, D1, D2, D3 डिफरेंशियल पेयर। चार समानांतर डेटा चैनल। 1 Gbps प्रति लेन विशिष्ट। 60 हर्ट्ज फुल HD+ रिफ्रेश के लिए 24-बिट कलर डेप्थ के साथ पर्याप्त एग्रीगेट बैंडविड्थ।

क्लॉक आर्किटेक्चरसमर्पित CLK डिफरेंशियल पेयर। सोर्स-सिंक्रोनस टाइमिंग। सरलीकृत सिस्टम क्लॉकिंग। किसी जटिल स्क्यू प्रबंधन की आवश्यकता नहीं है।

कमांड बनाम वीडियो मोडरजिस्टर कॉन्फ़िगरेशन के लिए कमांड मोड। रीयल-टाइम पिक्सेल स्ट्रीमिंग के लिए वीडियो मोड। लचीला सिस्टम एकीकरण। कम-पावर स्थिर छवि क्षमता।

✧･ﾟ: ✧･ﾟ: ･ﾟ✧:･ﾟ✧ ✧･ﾟ: ･ﾟ✧:･ﾟ✧

इलेक्ट्रिकल विशेषताएँ

कोर सप्लाई (VDD)2.5V न्यूनतम। 3.3V विशिष्ट। 3.6V अधिकतम। आंतरिक डीसी-डीसी कन्वर्टर्स और रेफरेंस सर्किट के लिए एनालॉग पावर। फ्लिकर-फ्री ऑपरेशन के लिए स्थिर विनियमन आवश्यक है।

I/O सप्लाई (IOVCC)1.65V न्यूनतम। 1.8V विशिष्ट। 3.3V अधिकतम। लॉजिक लेवल कम्पैटिबिलिटी। लेवल ट्रांसलेशन के बिना 1.8V या 3.3V होस्ट प्रोसेसर से सीधा कनेक्शन।

गेट ड्राइव वोल्टेजVGH: 11V विशिष्ट। TFT स्विचिंग के लिए पॉजिटिव गेट ड्राइव। VGL: -7V विशिष्ट। पिक्सेल के पूर्ण टर्न-ऑफ के लिए नेगेटिव गेट ड्राइव। चार्ज पंप सर्किट द्वारा आंतरिक रूप से उत्पन्न।

कॉमन इलेक्ट्रोड (VCOM)ट्यून करने योग्य रेफरेंस वोल्टेज। -2V से 0V समायोजन रेंज। न्यूनतम फ्लिकर के लिए फ़ैक्टरी-कैलिब्रेटेड। एप्लिकेशन-विशिष्ट अनुकूलन के लिए फ़ील्ड-एडजस्टेबल।

वर्तमान खपतडिस्प्ले सामग्री और बैकलाइट सेटिंग के आधार पर विशेषता बताई जानी है। विस्तृत इलेक्ट्रिकल स्पेसिफिकेशन में विशिष्ट ऑपरेटिंग करंट उपलब्ध है।

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ बैकलाइट सिस्टम ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

एलईडी कॉन्फ़िगरेशनकुल 36 सफेद एलईडी। एज-लिट आर्किटेक्चर। सटीक ऑप्टिकल फिल्मों के माध्यम से पूर्ण पैनल चौड़ाई में प्रकाश निर्देशित। 18 समानांतर विद्युत स्ट्रिंग। प्रति स्ट्रिंग 2 श्रृंखला एलईडी।

विद्युत आवश्यकताएँफॉरवर्ड वोल्टेज: 11.2V न्यूनतम। 12.8V अधिकतम। 12V नाममात्र डिजाइन बिंदु। फॉरवर्ड करंट: पूर्ण चमक के लिए 360 एमए विशिष्ट। व्यक्तिगत एलईडी करंट: 20 एमए।

चमक प्रदर्शनएलसीडी और सीटीपी के साथ ऑप्टिकल स्टैक में 2000 सीडी/एम² विशिष्ट। इनडोर और छायादार बाहरी वातावरण के लिए पर्याप्त उज्ज्वल। ऑफिस लाइटिंग और डेलाइट एम्बिएंट स्थितियों में पठनीय।

एकसमानतासक्रिय क्षेत्र में 80% न्यूनतम चमक एकसमानता। कोई दृश्यमान हॉट स्पॉट नहीं। पेशेवर उपस्थिति के लिए सुसंगत रोशनी।

दीर्घायु20,000 घंटे एलईडी जीवनकाल रेटिंग। 20 एमए प्रति एलईडी पर संचालित 50% चमक प्रतिधारण के रूप में परिभाषित। वर्तमान डेरेटिंग और थर्मल प्रबंधन के साथ विस्तारित जीवनकाल प्राप्त किया जा सकता है।

नियंत्रण इंटरफ़ेस4 × LEDA एनोड कनेक्शन। 4 × LEDK कैथोड कनेक्शन। वितरित वर्तमान पथ। कम प्रतिरोधी नुकसान। चमक समायोजन के लिए PWM डिमिंग संगत।

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

टाइमिंग और पावर मैनेजमेंट

रीसेट आवश्यकताएँRESX पिन एक्टिव-लो रीसेट। न्यूनतम 1 एमएस पल्स चौड़ाई। रिलीज के बाद 5 एमएस इनिशियलाइज़ेशन अवधि। आंतरिक ओटीपी फ़ैक्टरी कैलिब्रेशन डेटा लोड करता है। रीसेट पूरा होने के बाद स्थिर संचालन की गारंटी।

टेयरिंग इफ़ेक्ट प्रिवेंशनTE सिग्नल आउटपुट। फ़्रेम सिंक्रोनाइज़ेशन पल्स। एमसीयू डिस्प्ले रिफ्रेश के साथ मेमोरी अपडेट को समन्वयित करता है। डायनामिक सामग्री पर दृश्यमान टेयरिंग को समाप्त करता है।

पावर-ऑन सीक्वेंसस्टेज्ड वोल्टेज एप्लिकेशन आवश्यक। पहले VDD1/HS_VCC। उसके बाद VDD3। स्थिरीकरण के बाद RESX रिलीज। इनिशियलाइज़ेशन के दौरान LP11 स्थिति में MIPI लेन। वीडियो ट्रांसमिशन से पहले न्यूनतम 50 एमएस। पावर एप्लिकेशन से 120 एमएस डिस्प्ले तैयार।

स्लीप मोडSLPIN कमांड एंट्री। डिस्प्ले ऑफ। टच एक्टिव वैकल्पिक। कम बिजली की खपत। पूर्ण ऑपरेशन पर तेजी से फिर से शुरू करें। उपयोगकर्ता इंटरैक्शन के बीच बैटरी संरक्षण के लिए आदर्श।

पावर-ऑफ सीक्वेंसपहले SLPIN कमांड। वीडियो स्टॉप। पावर हटाने से पहले न्यूनतम 3 फ्रेम। VDD3 ऑफ। VDD1/HS_VCC ऑफ। इलेक्ट्रिकल स्ट्रेस और विज़ुअल आर्टिफैक्ट्स को रोकता है।

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

पर्यावरणीय विनिर्देश

ऑपरेटिंग तापमान-20°C से +60°C डिस्प्ले और टच दोनों कार्यों के लिए। कोल्ड-स्टार्ट सक्षम। कोई संघनन आवश्यकताएं नहीं। सीमा के पार पूर्ण विनिर्देश अनुपालन।

भंडारण तापमान-30°C से +70°C गैर-संचालन। विस्तारित शेल्फ जीवन। परिवहन और गोदाम लचीलापन।

आर्द्रता90% आरएच अधिकतम। गैर-संघनन। उष्णकटिबंधीय वातावरण संगत।

थर्मल शॉक प्रतिरोध10 चक्रों तक मान्य। -20°C एक्सपोजर, 30 मिनट। +60°C, 30 मिनट में संक्रमण। स्थिर स्थिति परीक्षण। कोई यांत्रिक विफलता नहीं। कोई प्रदर्शन गिरावट नहीं।

उच्च तापमान संचालन+60°C निरंतर संचालन। 96-घंटे का सत्यापन। कोई इमेज स्टिकिंग नहीं। कोई रंग शिफ्ट नहीं।

कम तापमान संचालन-20°C निरंतर संचालन। 96-घंटे का सत्यापन। विनिर्देश के भीतर प्रतिक्रिया समय। टच कार्यात्मक।

उच्च तापमान भंडारण+70°C भंडारण। 96-घंटे का एक्सपोजर। पोस्ट-टेस्ट कार्यात्मक सत्यापन आवश्यक।

कम तापमान भंडारण-30°C भंडारण। 96-घंटे का एक्सपोजर। कोई भौतिक क्षति नहीं। कोई सील समझौता नहीं।

आर्द्रता भंडारण50°C पर 90% आरएच। 96-घंटे का एक्सपोजर। कोई बुलबुला निर्माण नहीं। कोई पोलराइज़र डेलैमिनेशन नहीं। कोई फ्रेम इंद्रधनुष प्रभाव नहीं।

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

गुणवत्ता आश्वासन

कार्यात्मक परीक्षण100% इलेक्ट्रिकल टेस्ट। पिक्सेल दोष निरीक्षण। टच कोऑर्डिनेट सत्यापन। बैकलाइट एकसमानता माप।

विश्वसनीयता सत्यापनतापमान साइकलिंग। यांत्रिक शॉक। कंपन प्रतिरोध। ईएसडी प्रतिरक्षा। ड्रॉप टेस्टिंग प्रति अनुप्रयोग आवश्यकताएँ।

स्वीकृति मानदंडलुप्त खंडों के लिए शून्य सहिष्णुता। कोई इलेक्ट्रिकल शॉर्ट्स नहीं। कोई स्पष्ट खंड नहीं। कोई गैर-डिस्प्ले स्थितियाँ नहीं। कोई असामान्य डिस्प्ले पैटर्न नहीं। कोई लिक्विड क्रिस्टल रिसाव नहीं। सील अखंडता अनिवार्य।

विनिर्माण अनुपालनपूरे में लेड-मुक्त सामग्री। RoHS निर्देश 2011/65/EU अनुपालन। REACH पदार्थ प्रतिबंधों का अवलोकन किया गया। पर्यावरण जिम्मेदारी प्रमाणित।

✦ ═══════════════════════════════════════ ✦

एकीकरण दिशानिर्देश

यांत्रिक एकीकरणचार-किनारे माउंटिंग समर्थन की सिफारिश की जाती है। केंद्र क्षेत्र पर केंद्रित भार से बचें। प्रवाहकीय तत्वों से 0.5 मिमी न्यूनतम निकासी बनाए रखें। हैंडलिंग के दौरान ईएसडी सुरक्षा अनिवार्य।

थर्मल प्रबंधनएलईडी हीट अपव्यय पथ डिजाइन आवश्यक। अधिकतम जंक्शन तापमान 85°C। एलईडी एनोड पीसीबी क्षेत्र में कॉपर क्षेत्र या थर्मल वाया। सील किए गए बाड़ों के लिए परिवेश तापमान डेरेटिंग।

विद्युत डिजाइनडिजिटल और एनालॉग के लिए अलग ग्राउंड प्लेन की सिफारिश की जाती है। पावर एंट्री पर स्टार ग्राउंडिंग। 5 मिमी के भीतर MIPI ट्रेस लंबाई मिलान। 100 Ω डिफरेंशियल इम्पीडेंस। ईएमआई-संवेदनशील अनुप्रयोगों के लिए शील्डिंग।

सॉफ्टवेयर एकीकरणHimax HX8399C इनिशियलाइज़ेशन सीक्वेंस आवश्यक। कमांड सेट दस्तावेज़ीकरण उपलब्ध है। I2C के माध्यम से टच कंट्रोलर फर्मवेयर अपडेट क्षमता। CST से इशारे पहचान पुस्तकालय उपलब्ध हैं।

ऑप्टिकल स्टैक विचारकवर लेंस अनुकूलन उपलब्ध है। एआर कोटिंग विकल्प। एजी सतह उपचार। गोपनीयता फिल्टर। कस्टम कटआउट और आकार। ऑप्टिकल बॉन्डिंग सेवाओं के लिए फ़ैक्टरी से परामर्श करें।

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

अनुप्रयोग

मेडिकल हैंडहेल्ड डायग्नोस्टिक डिवाइस। रोगी निगरानी टर्मिनल। पोर्टेबल अल्ट्रासाउंड सिस्टम। औद्योगिक प्रक्रिया नियंत्रक। फील्ड सर्विस टैबलेट। स्मार्ट होम कंट्रोल पैनल। बिल्डिंग ऑटोमेशन इंटरफेस। टेस्ट और मापन उपकरण। मोबाइल पॉइंट-ऑफ-सेल टर्मिनल। इन्वेंटरी प्रबंधन हैंडहेल्ड। सुरक्षा प्रणाली कीपैड। ऑटोमोटिव आफ्टरमार्केट डिस्प्ले। समुद्री नेविगेशन उपकरण। छाया वाले आउटडोर कियोस्क। शैक्षिक इलेक्ट्रॉनिक्स। प्रोटोटाइपिंग और विकास प्लेटफॉर्म।

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
