5.5 इंच का एलसीडी स्क्रीन 1080X1920TFT ऊर्ध्वाधर स्क्रीन MIPI इंटरफ़ेस 5.5 इंच की टच एलसीडी स्क्रीन के साथ

उत्पादों

5.5 इंच का एलसीडी स्क्रीन 1080X1920TFT ऊर्ध्वाधर स्क्रीन MIPI इंटरफ़ेस 5.5 इंच की टच एलसीडी स्क्रीन के साथ

एमओक्यू:	मोल-भाव करना
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	गत्ता
प्रसव अवधि:	16 दिन
भुगतान विधि:	एल/सी,डी/ए,डी/पी,टी/टी
आपूर्ति क्षमता:	10000PCS

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

शेन्ज़ेन, गुआंग्डोंग

ब्रांड नाम

TXWEI

प्रमाणन

ISO9001 IS014001 IATF16949

मॉडल संख्या

TXW550052N0-AS

दस्तावेज

प्रमुखता देना:

5.5 इंच का टीएफटी एलसीडी डिस्प्ले

एमआईपीआई इंटरफ़ेस एलसीडी स्क्रीन

1080X1920 ऊर्ध्वाधर टच स्क्रीन

उत्पाद का वर्णन

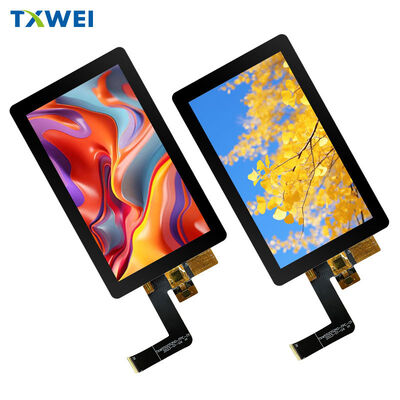

TXW550052N0-AS

5.46" फुल HD IPS LCD डिस्प्ले मॉड्यूल

एकीकृत कैपेसिटिव टच पैनल के साथ

◆ ◆ ◆ उत्पाद की मुख्य विशेषताएं ◆ ◆ ◆

उन्नत IPS तकनीक के माध्यम से प्रीमियम विज़ुअल अनुभव प्रदान किया गया

यह 5.46-इंच डिस्प्ले मॉड्यूल शानदार 1080 × 1920 फुल HD रिज़ॉल्यूशन के साथ 1.67 करोड़ रंग के साथ वास्तविक इमेजरी प्रदान करता है।

अल्ट्रा-वाइड व्यूइंग

178° सभी दिशाओं से देखने के कोण। कोई रंग शिफ्ट नहीं। कोई कंट्रास्ट हानि नहीं।

सीमलेस टच इंटीग्रेशन

G+F+F मल्टी-लेयर कैपेसिटिव संरचना Goodix GT911 कंट्रोलर के साथ पूरे सक्रिय सतह पर सहज उपयोगकर्ता इंटरैक्शन के लिए उत्तरदायी, सटीक मल्टी-टच प्रदर्शन सुनिश्चित करता है।

▌▌▌ मुख्य विनिर्देश ▌▌▌

डिस्प्ले कॉन्फ़िगरेशन

सक्रिय डिस्प्ले क्षेत्र 68.04 मिमी × 120.96 मिमी के बीच संचालित होता है जिसमें प्रति स्ट्रिंग 1080 × RGB × 1920 पिक्सेल व्यवस्था स्ट्राइप कॉन्फ़िगरेशन में है।

स्क्वायर पिक्सेल डिज़ाइन

63 μm × 63 μm पिक्सेल पिच बिना किसी विकृति के समान छवि गुणवत्ता प्रदान करती है।

रंग प्रदर्शन

16.7 मिलियन सॉफ्टवेयर-चयन योग्य रंग।

देखने की स्वतंत्रता

सभी ओ' क्लॉक दिशा समर्थन। 360° इष्टतम देखने के कोण।

सिद्ध ड्राइवर तकनीक

Himax HX8399-C उद्योग-सिद्ध ड्राइवर आईसी।

════════════════════════════════════════

इंटरफ़ेस और कनेक्टिविटी

4-लेन डिफरेंशियल सिग्नलिंग आर्किटेक्चर के साथ आधुनिक हाई-स्पीड MIPI DSI इंटरफ़ेस

39-पिन FPC कनेक्टर उद्योग-मानक MIPI प्रोटोकॉल के माध्यम से व्यापक सिस्टम एकीकरण प्रदान करता है, जो पुराने समानांतर RGB समाधानों की तुलना में पतले केबल डिज़ाइन और सरलीकृत PCB लेआउट को सक्षम करता है।

मजबूत पावर डिलीवरी

कई ग्राउंड पॉइंट पूरे सिस्टम में स्थिर संदर्भ क्षमता सुनिश्चित करते हैं। IOVCC लॉजिक सप्लाई 1.8V के बीच संचालित होता है जिसमें प्रति स्ट्रिंग 1.65V ~ 3.3V लचीले होस्ट प्रोसेसर संगतता के लिए सहनशीलता होती है। समर्पित एनालॉग ड्राइवर सप्लाई AVDD और AVEE ±4.8V ~ ±6.0V रेंज का समर्थन करती हैं। टच सबसिस्टम CTP_VCC पिन के माध्यम से अलग 3.3V पावर प्राप्त करता है। बैकलाइट सिस्टम समर्पित LEDA एनोड और LEDK कैथोड टर्मिनलों के माध्यम से जुड़ता है।

हाई-स्पीड डेटा ट्रांसमिशन

पांच डिफरेंशियल पेयर MIPI संचार को संभालते हैं: क्लॉक लेन (CLKP/CLKN) डेटा ट्रांसफर को सिंक्रनाइज़ करती है जबकि चार डेटा लेन (D0 से D3) उच्च बैंडविड्थ पर न्यूनतम विद्युत चुम्बकीय हस्तक्षेप के साथ पैक्ड पिक्सेल स्ट्रीम ले जाती हैं।

इंटेलिजेंट कंट्रोल आर्किटेक्चर

एक्टिव-लो RESET हार्डवेयर रिकवरी को सक्षम करता है। TE सिग्नल फ्रेम मेमोरी अपडेट को सिंक्रनाइज़ करता है ताकि टियरिंग आर्टिफैक्ट्स को रोका जा सके। PWM आउटपुट सटीक चमक नियंत्रण के लिए बाहरी LED ड्राइवरों से जुड़ता है। टच सबसिस्टम समर्पित इंटरप्ट (CTP_INT) और रीसेट (CTP_RST) लाइनों के साथ कुशल इवेंट हैंडलिंग के लिए I²C बस (CTP_SCL/CTP_SDA) के माध्यम से संचार करता है।

● ● ● बैकलाइट सिस्टम ● ● ●

15 हाई-एफिशिएंसी व्हाइट LEDs के साथ एज-लिट LED ऐरे

परिष्कृत एज-लाइटिंग कॉन्फ़िगरेशन न्यूनतम मोटाई दंड के साथ पूरे सक्रिय डिस्प्ले क्षेत्र में समान रोशनी प्रदान करता है।

विद्युत विशेषताएँ

फॉरवर्ड वोल्टेज 28V ~ 32V के बीच संचालित होता है जिसमें प्रति स्ट्रिंग 60 mA विशिष्ट करंट होता है।

ऑप्टिकल प्रदर्शन

संयुक्त LCD और टच पैनल असेंबली 1100 cd/m² विशिष्ट चमक के साथ ≥85% देखने की सतह पर एकरूपता प्राप्त करती है।

दीर्घकालिक विश्वसनीयता

20mA प्रति LED पर संचालित होने पर 50% चमक तक LED जीवनकाल रेटिंग 30,000 घंटे है। उच्च करंट आनुपातिक रूप से परिचालन जीवनकाल को कम करते हैं।

▬▬▬▬▬ भौतिक आयाम ▬▬▬▬▬

स्थान-बाधित अनुप्रयोगों के लिए कॉम्पैक्ट फॉर्म फैक्टर

LCD मॉड्यूल 70.04 मिमी × 128.29 मिमी × 1.68 मिमी (चौड़ाई × ऊंचाई × मोटाई) मापता है।

एकीकृत असेंबली

कैपेसिटिव टच पैनल संलग्न होने पर, समग्र आयाम 85.00 मिमी × 140.36 मिमी × 2.91 मिमी हो जाते हैं।

हल्का निर्माण

अंतिम कॉन्फ़िगरेशन और वैकल्पिक घटकों के आधार पर वजन विनिर्देश निर्धारित किया जाना है।

★ ★ ★ पर्यावरणीय रेटिंग ★ ★ ★

मांग वाले अनुप्रयोगों के लिए विस्तारित ऑपरेटिंग तापमान रेंज

मॉड्यूल -20°C से +70°C तक मज़बूती से संचालित होता है जिसमें 20% ~ 90% RH गैर-संक्षेपण की आर्द्रता सहनशीलता होती है।

सुरक्षित भंडारण की स्थिति

विस्तारित भंडारण तापमान सीमा -30°C से +80°C तक फैली हुई है, जिसमें समान आर्द्रता सीमाएं बनी रहती हैं।

╔══════════════════════════════════════╗

विश्वसनीयता आश्वासन

╚══════════════════════════════════════╝

सख्त स्वीकृति मानदंड
शून्य कार्यात्मक दोषों की अनुमति है जिसमें गायब सेगमेंट, विद्युत शॉर्ट्स, या डिस्प्ले स्पष्टता में गिरावट शामिल है। किसी भी परीक्षण स्थिति में बिल्कुल भी लिक्विड क्रिस्टल रिसाव नहीं। निषिद्ध विसंगतियों में कम तापमान पर बुलबुले का बनना, एंड सील का ढीला होना, फ्रेम इंद्रधनुष प्रभाव, या तनाव सत्यापन के बाद ऑप्टिकल प्रदर्शन में गिरावट शामिल है।
◈ टाइमिंग और पावर सीक्वेंस ◈विश्वसनीय ड्राइवर ऑपरेशन के लिए महत्वपूर्ण आरंभीकरण अनुक्रम
Himax HX8399-C ड्राइवर एकीकृत सर्किट को उचित आरंभीकरण सुनिश्चित करने और आंतरिक वोल्टेज जनरेटर को संभावित क्षति को रोकने के लिए सटीक पावर अनुक्रमण की आवश्यकता होती है।
स्टेप-बाय-स्टेप पावर-ऑन प्रक्रिया
सबसे पहले, VDD1 और HS_VCC लॉजिक सप्लाई को स्थिर करें, आगे बढ़ने से पहले न्यूनतम 1ms के लिए स्थिरता बनाए रखें। अगला, पिछले चरण से शून्य विलंब आवश्यकता के साथ VSP और VSN एनालॉग सप्लाई को सक्रिय करें। फिर आपूर्ति स्थिरीकरण पूरा होने के बाद 1ms से अधिक अवधि के लिए RESX हार्डवेयर रीसेट सिग्नल को निम्न पर सेट करें। रीसेट जारी करने से पहले सभी MIPI डेटा और क्लॉक लेन को LP-11 लो-पावर स्थिति में कॉन्फ़िगर करें। रीसेट जारी करने के बाद, आरंभीकरण कमांड भेजने से पहले >50ms प्रतीक्षा करें। स्लीप मोड से बाहर निकलने के लिए SLPOUT कमांड जारी करें। SLPOUT के बाद DISPON डिस्प्ले सक्रियण कमांड भेजने से पहले न्यूनतम 120ms प्रतीक्षा करें। अंत में, कोई ऊपरी समय सीमा बाधा के बिना MIPI वीडियो पैकेट ट्रांसमिशन शुरू करें।
नियंत्रित पावर-ऑफ अनुक्रम
छवि प्रतिधारण घटनाओं को रोकने और पूर्ण ड्राइवर सुरक्षा सुनिश्चित करने के लिए प्रत्येक आपूर्ति डी-सक्रियण चरण के बीच ≥20μs देरी के साथ सक्रियण क्रम को उलट दें।
▂▂▂▂▂ ऑप्टिकल प्रदर्शन ▂▂▂▂▂मापा गया कंट्रास्ट अनुपात
CR = L₂₅₅ / L₀
जहां L₂₅₅ ग्रे स्तर 255 (पूर्ण सफेद) पर चमक माप का प्रतिनिधित्व करता है और L₀ ग्रे स्तर 0 (पूर्ण काला) पर चमक का प्रतिनिधित्व करता है।
गतिशील प्रतिक्रिया लक्षण वर्णन
राइज़ टाइम (Tₒₙ) 10% से 90% ऑप्टिकल प्रतिक्रिया में संक्रमण को मापता है। फॉल टाइम (Tₒff) 90% से 10% ऑप्टिकल प्रतिक्रिया में संक्रमण को मापता है।
मानकीकृत माप प्रोटोकॉल
सभी ऑप्टिकल लक्षण वर्णन 25±2°C परिवेश तापमान पर 20 मिनट के थर्मल स्थिरीकरण के बाद किए जाते हैं। माप शुरू होने से पहले हवा रहित वातावरण में बैकलाइट सिस्टम को 20 मिनट के वार्म-अप अवधि की आवश्यकता होती है। इंस्ट्रूमेंटेशन डार्क चैंबर वातावरण में 3 मिमी व्यास माप स्पॉट के साथ Autronics DMS 803 या समकक्ष फोटोमीटर/स्पेक्ट्रोग्राफ संयोजन का उपयोग करता है जो बाहरी प्रकाश संदूषण को समाप्त करता है।
◐ विशिष्ट अनुप्रयोग ◑औद्योगिक और वाणिज्यिक परिनियोजन परिदृश्य
औद्योगिक हैंडहेल्ड टर्मिनल जिन्हें मांग वाले वातावरण में मजबूत विश्वसनीय डिस्प्ले की आवश्यकता होती है। स्वचालन नियंत्रण प्रणालियों के लिए मानव-मशीन इंटरफ़ेस पैनल। चिकित्सा निदान उपकरण और पोर्टेबल रोगी निगरानी उपकरण। स्मार्ट होम कंट्रोल इंटरफेस और आवासीय स्वचालन प्रणाली। उच्च-स्तरीय उपभोक्ता इलेक्ट्रॉनिक्स जहां डिस्प्ले गुणवत्ता उत्पाद की स्थिति को अलग करती है। सटीक रंग प्रजनन की आवश्यकता वाले सटीक परीक्षण और माप उपकरण। ऑटोमोटिव इंफोटेनमेंट सिस्टम और डिजिटल डैशबोर्ड डिस्प्ले।
▓▓▓ गुणवत्ता और अनुपालन ▓▓▓कठोर विनिर्माण मानक
उत्पादन सुविधाएं व्यापक गुणवत्ता प्रबंधन प्रणालियों के साथ ISO प्रमाणन बनाए रखती हैं। 100% निरीक्षण कवरेज महत्वपूर्ण दोषों के लिए सुसंगत आउटगोइंग गुणवत्ता सुनिश्चित करता है। मानकीकृत ऑप्टिकल निरीक्षण प्रोटोकॉल वस्तुनिष्ठ दोष मूल्यांकन के लिए 1000±200 लक्स रोशनी तीव्रता, 30 सेमी देखने की दूरी, और 45°±10° अवलोकन कोण निर्दिष्ट करते हैं।
पर्यावरणीय जिम्मेदारी
पूर्ण RoHS अनुपालन विनिर्माण प्रक्रिया में लीड-मुक्त सामग्री चयन के माध्यम से प्राप्त किया गया। सभी प्रसंस्करण रसायन और सामग्री अंतरराष्ट्रीय पर्यावरण संरक्षण आवश्यकताओं को पूरा करते हैं।
