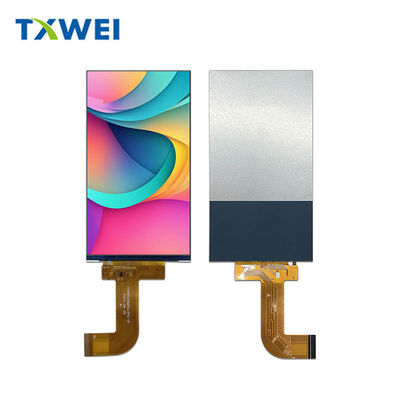

5.5 इंच का आईपीएस फुल व्यू डिस्प्ले MIPI एलसीडी स्क्रीन 720*1280LCD डिस्प्ले स्क्रीन

उत्पादों

टीएफटी एलसीडी डिस्प्ले

टीएफटी एलसीडी मॉड्यूल

टीएफटी एलसीडी स्क्रीन

गोल टीएफटी एलसीडी

वर्ग टीएफटी डिस्प्ले

बार टाइप टीएफटी

एचडीएमआई ड्राइवर बोर्ड

वीजीए ड्राइवर बोर्ड

कैपेसिटिव टच पैनल

3 इंच एलसीडी

4 इंच का एलसीडी

7 इंच एलसीडी मॉड्यूल

10 इंच का एलसीडी मॉड्यूल

हमसे संपर्क करें

अब संपर्क करें

5.5 इंच का आईपीएस फुल व्यू डिस्प्ले MIPI एलसीडी स्क्रीन 720*1280LCD डिस्प्ले स्क्रीन

एमओक्यू:	मोल-भाव करना
कीमत:	negotiate
स्टैंडर्ड पैकेजिंग:	गत्ता
प्रसव अवधि:	16
भुगतान विधि:	एल/सी टीटी डी/पी
आपूर्ति क्षमता:	10000PCS

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

गुआंग्डोंग, चीन

ब्रांड नाम

TXWEI

प्रमाणन

CE ROHS FCC

मॉडल संख्या

TXW550060N0

दस्तावेज

एलसीएम इंटरफ़ेस:

एमआईपीआई इंटरफेस

Lcm पिन n गिनती:

30pin

बैकलाइट वोल्टेज:

भंडारण तापमान:

-30+80℃

लुमेन डिग्री:

1000 सीडी/एम²

पिक्सल की संख्या:

720*1280

ड्राइव तत्व:

टीएफटी सक्रिय मैट्रिक्स

पिक्सेल पिच (डब्ल्यू*एच):

0.00945(H) *0.0945(V)

प्रमुखता देना:

5.5 इंच की आईपीएस एमआईपीआई एलसीडी स्क्रीन

720X1280 टीएफटी एलसीडी डिस्प्ले मॉड्यूल

पूर्ण दृश्य प्रदर्शन एलसीडी स्क्रीन

उत्पाद का वर्णन

TXW550060N0

5.5" औद्योगिक आईपीएस डिस्प्ले मॉड्यूल

सटीक प्रकाशिकी, औद्योगिक सहनशक्ति, स्वच्छ एकीकरण।

दृश्य प्रदर्शन

720 × आरजीबी × 1280मूल संकल्प।294 पीपीआईपिक्सेल घनत्व. प्रत्येक तत्व को स्पष्ट परिभाषा के साथ प्रस्तुत किया गया है, सूक्ष्म पाठ से लेकर जटिल तरंगों तक।

आईपीएस प्रौद्योगिकीवितरित करता हैपूर्ण दृश्य कोण स्वतंत्रता. तिरछे कोणों में रंग परिवर्तन नहीं होता है. नीचे से या तरफ से देखने पर कंट्रास्ट में कोई गिरावट नहीं होती है.पैनल एक ही प्रदर्शन करता है चाहे एक डेस्कटॉप उपकरण में क्षैतिज रूप से घुड़सवार या एक हैंडहेल्ड स्कैनर में ऊर्ध्वाधर.

16.7 मिलियन रंगसॉफ़्टवेयर कैलिब्रेशन के माध्यम से चयन योग्य। चिकनी ढालें। चिकित्सा इमेजिंग में सटीक त्वचा टोन। औद्योगिक एचएमआई अनुप्रयोगों में सटीक रंग कोडिंग।

सक्रिय क्षेत्रः68.04 मिमी × 120.96 मिमी
पिक्सेल ज्यामितिःआरजीबी पट्टी, 0.0945 मिमी × 0.0945 मिमी पिच
प्रदर्शन मोडःआम तौर पर काला ️ गहरा काला, उच्च विपरीत

पर्यावरणीय धीरज

औद्योगिक डिस्प्ले जलवायु नियंत्रित कार्यालयों में नहीं रहते हैं। यह वास्तविकता के लिए बनाया गया है।

ऑपरेटिंग तापमानः-20°C से +60°C
रसद केंद्रों में शीत भंडारण फर्श. रेगिस्तान की गर्मी में वाहन डैशबोर्ड. मॉड्यूल पूरे स्पैन में पूर्ण ऑप्टिकल और विद्युत विनिर्देश बनाए रखता है.

भंडारण तापमानः-30°C से +80°C
विस्तारित भंडारण, चरम जलवायु के माध्यम से पारगमन, बिना बिजली के जीवित रहने के बिना, विघटन, सील अपघटन, या तरल क्रिस्टल क्षति।

आर्द्रता सहिष्णुताः90% तक आरएच
तटीय प्रतिष्ठान, खाद्य प्रसंस्करण प्रतिष्ठान, भाप-साफ उपकरण खाई, आंतरिक इलेक्ट्रॉनिक्स संरक्षित रहें।

सिग्नल इंटरफेस: MIPI DSI

आधुनिक एम्बेडेड सिस्टम गति और सादगी की मांग करते हैं।4-लेन एमआईपीआई डीएसआईइंटरफ़ेस दोनों प्रदान करता है।

अंतर डेटा जोड़ेःडी0एन/डी0पी से डी3एन/डी3पी तक पिक्सेल डेटा फट प्रसारण के लिए चार स्वतंत्र उच्च गति लेन
अंतर घड़ीःसीएलकेएन/सीएलकेपी ️ विशेष समय संदर्भ
नियंत्रण संकेत:आरएसटी (हार्डवेयर रीसेट, सक्रिय कम), टीई (टियरिंग इफेक्ट फ्रेम सिंक्रनाइज़ेशन), एलसीडी_आईडी (मॉड्यूल पहचान)

पावर रेलः
तर्क कोर के लिए VDD_3.3V
इंटरफेस I/O के लिए IOV_1.8V
स्वच्छ वापसी मार्गों के लिए जीएनडी विमान

कुल तीस पिन. कॉम्पैक्ट एफपीसी कनेक्टर. सीधा पीसीबी लेआउट. समानांतर आरजीबी विकल्पों की तुलना में कम विद्युत चुम्बकीय हस्तक्षेप. कम निशान लंबाई. सरल परिरक्षण आवश्यकताएं.

प्रकाश व्यवस्था

दकिनारा-प्रकाशित एलईडी बैकलाइटउपयोग15 सफेद उत्सर्जकश्रृंखला विद्युत विन्यास में।

विद्युत विशेषताएं:
आगे का वोल्टेज: 16.8V से 18.6V
️ विशिष्ट धाराः 100mA
️ पावर इनपुटः एलईडीए (एनोड) × 4 पिन, एलईडीके (कैथोड) × 4 पिन

ऑप्टिकल आउटपुटः
एलसीडी स्टैक के साथ विशिष्ट चमकः 1050 सीडी/एम 2
एकसमानताः सक्रिय क्षेत्र में समान, किनारे की मंदता या कोने में गिरावट नहीं

दीर्घायु:
