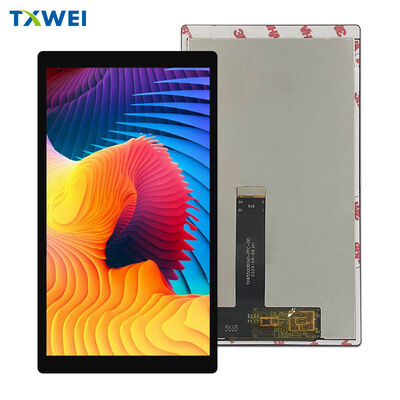

5.5 इंच का आईपीएस फुल व्यू डिस्प्ले एमआईपीआई एलसीडी स्क्रीन 1080*1920 क्षमता टच स्क्रीन एलसीडी डिस्प्ले स्क्रीन

उत्पादों

5.5 इंच का आईपीएस फुल व्यू डिस्प्ले एमआईपीआई एलसीडी स्क्रीन 1080*1920 क्षमता टच स्क्रीन एलसीडी डिस्प्ले स्क्रीन

एमओक्यू:	1
स्टैंडर्ड पैकेजिंग:	गत्ता
प्रसव अवधि:	16
आपूर्ति क्षमता:	10000PCS

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

गुआंग्डोंग, चीन

ब्रांड नाम

TXWEI

प्रमाणन

CE ROHS FCC

मॉडल संख्या

TXW550076N0-CTP

दस्तावेज

एलसीडी प्रकार:

सामान्यतः काला

पिक्सेल पिच (डब्ल्यू*एच):

0.06345

आकार:

सक्रिय क्षेत्र:

68.04 (एच) * 120.96 (वी)

पिक्सल की संख्या:

1080*3RGB(H)X1920(V)

आदर्श समय:

सभी बजे

लुमेन डिग्री:

700 सीडी / एम²

प्रमुखता देना:

5.5 इंच का आईपीएस एलसीडी डिस्प्ले स्क्रीन

एमआईपीआई एलसीडी टच स्क्रीन 1080x1920

क्षमता टच स्क्रीन टीएफटी डिस्प्ले

उत्पाद का वर्णन

TXW550076N0-CTP

5.5" FHD IPS डिस्प्ले + प्रोजेक्टेड कैपेसिटिव टच

पूर्ण HD स्पष्टता, औद्योगिक स्पर्श सटीकता, एकीकृत करने के लिए तैयार।

दृश्य प्रदर्शन

1080 × 1920 पूर्ण एचडी संकल्प400 पीपीआई पिक्सेल घनत्व सामान्य देखने की दूरी पर मानव आंख की दृश्यता सीमा से आगे बढ़ जाता है। व्यक्तिगत पिक्सेल गायब हो जाते हैं। पाठ रेजर-शार्प हो जाता है।आइकन छोटे होने पर भी स्पष्ट रहते हैं.

आईपीएस प्रौद्योगिकीदेखने के कोण समझौता को समाप्त करता है. ऊपर से, नीचे से, या चरम पक्ष कोणों से रंग उलट या कंट्रास्ट पतन के बिना डिस्प्ले पढ़ें.वास्तविक उपयोग के दौरान झुकाव और घूर्णन करने वाले हैंडहेल्ड उपकरणों के लिए महत्वपूर्ण.

16.7 मिलियन रंगसॉफ्टवेयर द्वारा चयनित गहराई के माध्यम से. चिकित्सा इमेजिंग में चिकनी ढाल. उपभोक्ता इंटरफेस में सटीक ब्रांड रंग. औद्योगिक विज़ुअलाइज़ेशन में सूक्ष्म छाया विवरण.

सक्रिय क्षेत्रः68.53 mm × 121.82 mm
पिक्सेल ज्यामितिःआरजीबी पट्टी, 0.06345 मिमी पिच
प्रदर्शन मोडःआम तौर पर काला ️ गहरा काला, उच्च कंट्रास्ट अनुपात

स्पर्श इंटरफ़ेस: अनुमानित क्षमता

10-बिंदु बहु-स्पर्शपहचान. चुटकी लेने के लिए ज़ूम. दो हाथ ऑपरेशन. जटिल इशारा इनपुट. नियंत्रक भ्रम या भूत के बिना एक साथ संपर्क बिंदुओं को ट्रैक करता है.

आई2सी संचारमेजबान प्रोसेसर के लिए. CTP_SDA और CTP_SCL लाइनें मानक बस गति पर स्पर्श निर्देशांक डेटा ले जाती हैं. कोई समर्पित USB नियंत्रक की आवश्यकता नहीं है.एम्बेडेड लिनक्स या एंड्रॉयड बिल्ड पर कोई ड्राइवर स्थापना सिरदर्द नहीं.

हार्डवेयर रीसेट नियंत्रणCTP_RST पिन के माध्यम से. शक्ति घटनाओं के बाद बल पुनर्मूल्यांकन. पूर्ण प्रणाली रीबूट के बिना विद्युत विकिरण घटनाओं से पुनर्प्राप्त करें.

विराम-संचालित वास्तुकलाCTP_INT पिन के माध्यम से. स्पर्श घटनाओं तत्काल मेजबान अधिसूचना ट्रिगर. कोई मतदान ओवरहेड. कम सीपीयू उपयोग. उपयोगकर्ता इनपुट के लिए तेजी से प्रतिक्रिया.

कवर ग्लास सतह कठोरताः 6H न्यूनतमकुंजी, औजारों और औद्योगिक मलबे से खरोंच का प्रतिरोध करता है। सतह उपचार उत्पाद के जीवनकाल के दौरान स्लाइड महसूस करता है।

सिग्नल आर्किटेक्चर: एमआईपीआई डीएसआई

आधुनिक एम्बेडेड सिस्टम एमआईपीआई पर चलते हैं। यह मॉड्यूल मूल रूप से बोलता है।

चार डेटा लेनःडी0एन/डी0पी से डी3एन/डी3पी उच्च गति अंतर पिक्सेल डेटा ले जाते हैं। प्रति लेन 1 जीबीपीएस तक की तेजी से प्रसारण। ओवरहेड के लिए हेडरूम के साथ फुल एचडी रिज़ॉल्यूशन पर 120 हर्ट्ज रिफ्रेश के लिए पर्याप्त बैंडविड्थ।

समर्पित घड़ी जोड़ीःसीएलकेएन/सीएलकेपी स्पष्ट समय संदर्भ प्रदान करता है। स्रोत-सिनक्रोनस वास्तुकला पीसीबी निशानों में तिरछा चिंताओं को समाप्त करती है।

कम शक्ति वाला राज्य समर्थन।एलपी-11, एलपी-00, और एलपी-10 अवस्थाएं निष्क्रिय अवधियों के लिए। प्रदर्शन सामग्री स्थिर होने पर बिजली की खपत को कम करें। पोर्टेबल अनुप्रयोगों में बैटरी जीवन का विस्तार करें।

फाड़ने के प्रभाव के साथ तालमेलफ्रेम-लॉक किए गए अपडेट वीडियो प्लेबैक और कैमरा व्यूफाइंडर अनुप्रयोगों में दृश्य फाड़ को समाप्त करते हैं। पेशेवर इमेजिंग और वास्तविक समय नियंत्रण इंटरफेस के लिए आवश्यक है।

पावर सिस्टम

दोहरी एनालॉग रेलःVSP +5.7V (रेंज +4.8V से +6.0V) और VSN -5.7V (रेंज -6.0V से -4.8V) पर TFT स्रोत ड्राइवर और गामा संदर्भ सर्किट की आपूर्ति करते हैं।बाह्य विनियमन की आवश्यकता है ️ ऑन मॉड्यूल डीसी-डीसी रूपांतरण लागू नहीं.

आई/ओ वोल्टेजः1.8V नाममात्र (1.8V से 3.3V तक सहिष्णु) एमआईपीआई तर्क स्तरों के लिए। स्तर अनुवाद के बिना आधुनिक अनुप्रयोग प्रोसेसर के लिए प्रत्यक्ष इंटरफ़ेस।

बैकलाइट शक्तिःश्रृंखला विन्यास में 18 सफेद एलईडी। 60mA विशिष्ट पर आगे का वोल्टेज 16.8V से 19.2V। समर्पित पीडब्ल्यूएम पिन के माध्यम से पीडब्ल्यूएम डिमिंग नियंत्रण। रंग तापमान शिफ्ट के बिना 0% से 100% चमक सीमा।

बिजली अनुक्रम अनिवार्य है।वीडीडी1 वीएसपी और वीएसएन से पहले स्थिर। रेल के बीच 10ms न्यूनतम देरी सक्षम होती है। आरईएसएक्स रिलीज़ से पहले 12ms वीएसएन स्थिरता। उल्लंघन जोखिम लॉक-अप या अधूरे आरंभिकरण।

प्रकाश व्यवस्था

एज-लाइट एलईडी आर्किटेक्चर18 उत्सर्जकों के साथ. प्रकाश मॉड्यूल के किनारे से इंजेक्ट किया जाता है, सटीक प्रकाश गाइड प्लेट के माध्यम से 5.5 इंच विकर्ण पर वितरित किया जाता है. कोई हॉट स्पॉट नहीं. कोई किनारा मंद नहीं. एक समान चमक कोने से कोने तक.

700 cd/m2 की विशिष्ट चमकएलसीडी और सीटीपी स्टैक के साथ। कार्यालय प्रकाश व्यवस्था के तहत पठनीय। छायादार बाहरी परिस्थितियों में व्यवहार्य। पीडब्ल्यूएम डिमिंग न्यूनतम चमक मंजिल के बिना अंधेरे कमरे संगतता के लिए नीचे स्केल करता है।

30,000 घंटे एलईडी जीवनकालप्रति उत्सर्जक 20mA पर 50% प्रारंभिक आउटपुट तक। थर्मल प्रबंधन के लिए अधिकतम 60mA तक कम करें। संरक्षित ड्राइव वर्तमान सेवा अंतराल को बढ़ाता है।हमेशा चालू औद्योगिक अनुप्रयोगों के लिए कम रखरखाव.

85% न्यूनतम एकरूपतासक्रिय क्षेत्र के माध्यम से. उद्योग मानक के अनुसार 9-बिंदु ग्रिड पर मापा. ठोस रंग क्षेत्रों में कोई दृश्यमान बैंडिंग या ढाल नहीं.

यांत्रिक एकीकरण

एलसीडी मॉड्यूल का लिफाफाः70.53 मिमी × 127.28 मिमी × 1.68 मिमी

एलसीडी + सीटीपी संयुक्त स्टैकः72.52 मिमी × 132.90 मिमी × 2.56 मिमी

2.56 मिमी कुल मोटाई में डिस्प्ले, टच सेंसर, कवर ग्लास और सभी लेमिनेशन परतें शामिल हैं। कोई बाहरी नियंत्रक बोर्ड नहीं। असेंबली के दौरान संरेखित करने के लिए कोई अलग टच ओवरले नहीं।

एफपीसी की पूंछ छोटे किनारे से फैलती है40 पिन 0.5 मिमी पिच कनेक्टर के साथ। कॉम्पैक्ट आवास में तह के लिए निर्दिष्ट मोड़ त्रिज्या। हिंज तंत्र के माध्यम से मार्ग। संकीर्ण चेसिस चैनलों के माध्यम से धागा।

कवर ग्लास ओवरहैंडएलसीडी सक्रिय क्षेत्र से परे सील सतह को गास्केट एकीकरण के लिए प्रदान करता है। IP54 और IP65 कैबिनेट रेटिंग उचित यांत्रिक डिजाइन के साथ प्राप्त की जा सकती है।

ड्राइवर आर्किटेक्चरः HX83112-A

1080-चैनल स्रोत चालकएक आउटपुट प्रति आरजीबी उपपिक्सेल कॉलम
1920-चैनल गेट चालकक्षैतिज स्कैन लाइन पर एक आउटपुट
चिप पर गामा सुधार64 चरणों में प्रोग्राम करने योग्य प्रति रंग चैनल. पैनल-टू-पैनल भिन्नता के लिए कैलिब्रेट करें. टाइल कॉन्फ़िगरेशन में कई डिस्प्ले मैच करें.

आंतरिक ग्रेस्केल वोल्टेज उत्पादनवीएसपी/वीएसएन इनपुट से कोई बाहरी प्रतिरोध सीढ़ी नहीं। कोई सटीक वोल्टेज संदर्भ आवश्यक नहीं है।

स्लीप मोड समर्थन.डीप स्टैंडबाय वर्तमान खपत विशिष्ट लिथियम आयन कोशिकाओं की स्व-निर्वहन दर से कम है। सब-5ms पूर्ण छवि के लिए जागृत करें। पूर्ण रजिस्टर रीलोड के साथ सॉफ्टवेयर रीसेट से 120ms जागृत करें।

ईईपीआरओएम भंडारणकारखाने के कैलिब्रेशन डेटा. वीसीओएम सेटिंग. गामा वक्र. पावर-ऑन डिफ़ॉल्ट स्वचालित रूप से लोड किया जाता है. बुनियादी संचालन के लिए शून्य होस्ट कॉन्फ़िगरेशन आवश्यक है.

समय और नियंत्रण प्रोटोकॉल

ऊर्ध्वाधर टाइमिंग पैरामीटर
कुल फ्रेम अवधिः 2520 पंक्तियाँ विशिष्ट
दृश्य रेखाएं: 1920 सक्रिय
सामने का बरामदाः 32 पंक्तियाँ न्यूनतम (टच नियंत्रक पर निर्भर)
पिछली पोर्चः पैनल आवश्यकताओं से मेल खाने के लिए प्रोग्राम करने योग्य
ताज़ा करने की दर: कम रिज़ॉल्यूशन पर अधिकतम 120 हर्ट्ज, फुल एचडी पर 60 हर्ट्ज

क्षैतिज समय मापदंड
पीसीएलके आवृत्ति के साथ लाइन अवधि पैमाने
पंक्ति अवधि में केन्द्रित डेटा वैध विंडो
रिक्त अंतराल डीएसआई पैकेट ओवरहेड और कमांड एम्बेडिंग ले जाते हैं

सॉफ़्टवेयर रीसेट अनुक्रमः01h कमांड रजिस्टर पुनः लोड शुरू करता है. 5ms देरी बाद के आदेशों से पहले. 120ms देरी से पहले नींद बाहर अगर सक्रिय प्रदर्शन के दौरान जारी रीसेट.मेजबान को रीसेट कमांड के बाद दो पूर्ण फ्रेम के लिए PCLK/HSYNC/VSYNC/DE जारी रखना चाहिए.

पर्यावरणीय योग्यता

ऑपरेटिंग तापमानः-20°C से +60°C स्पर्श कार्यात्मक के साथ
भंडारण तापमानः-30°C से +70°C बिजली रहित
आर्द्रता सीमाः20% से 90% आरएच गैर-संक्षेपण

-20 डिग्री सेल्सियस पर ठंडे स्टार्ट की क्षमता की पुष्टि की गई है। तरल क्रिस्टल चिपचिपाहट परिचालन लिफाफे के भीतर बनी हुई है। कोई अस्थायी छवि चिपचिपाहट या प्रतिक्रिया समय चरम तापमान पर गिरावट नहीं।

विश्वसनीयता परीक्षण मैट्रिक्सः

उच्च तापमान भंडारण ¥ 96 घंटे +70°C पर
कम तापमान पर भंडारण -30°C पर 96 घंटे
उच्च तापमान पर काम करना ₹ 96 घंटे +60°C पर संचालित
कम तापमान पर काम करना -20°C पर 96 घंटे
50°C / 90% आरएच पर 96 घंटे तक आर्द्रता भंडारण
थर्मल शॉक ₹ 10 चक्र, -20°C से +60°C, 30 मिनट तक रहता है

शून्य कार्यात्मक विफलता, शून्य गायब पिक्सेल, शून्य तरल क्रिस्टल रिसाव, कोई सील गिरावट, कोई स्पर्श संवेदनशीलता विनिर्देशों से परे बहना नहीं।

एकीकरण सहायता

मूल्यांकन किट उपलब्धएचडीएमआई-टू-एमआईपीआई ब्रिज, टच कंट्रोलर ब्रेकआउट, और समायोज्य बिजली की आपूर्ति के साथ ड्राइवर बोर्ड। अनुकूलित हार्डवेयर विकास के बिना समय को मान्य करें, टच प्रतिक्रिया का परीक्षण करें, बिजली की खपत को मापें।

यांत्रिक नमूनेएक ही आयाम, वजन और कनेक्टर प्लेसमेंट के साथ गैर-कार्यात्मक इकाइयां। उत्पादन आवासों में फिट होने की पुष्टि करें। असेंबली फिक्स्चर बनाएं। डिस्प्ले खरीद से पहले केबल रूटिंग विकसित करें।

ऑप्टिकल माप रिपोर्टचमक, एकरूपता, रंग रेंज, और कंट्रास्ट अनुपात NIST-मानक उपकरणों के लिए अनुवर्ती है। नमूना शिपमेंट के साथ शामिल है। अनुरोध पर प्रति उत्पादन बैच अपडेट किया जाता है।

एप्लिकेशन इंजीनियरिंग पहुंचबिजली अनुक्रमण समीक्षा, ईएमआई शमन, टच ट्यूनिंग और कस्टम कवर ग्लास विनिर्देशों के लिए डिस्प्ले विशेषज्ञों के साथ प्रत्यक्ष परामर्श।
