8-इंच टीएफटी हाई-डेफिनिशन हाई ब्राइटनेस 1920*1200 एलवीडीएस वाइड टेम्परेचर टच स्क्रीन ड्रोन रिमोट कंट्रोल डिस्प्ले स्क्रीन

उत्पादों

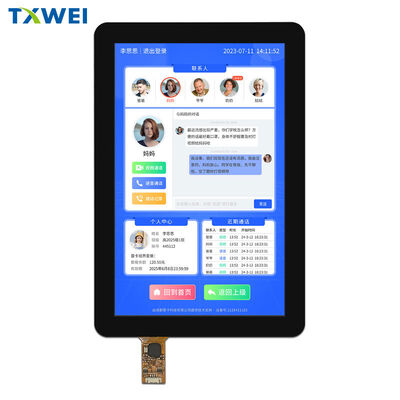

8-इंच टीएफटी हाई-डेफिनिशन हाई ब्राइटनेस 1920*1200 एलवीडीएस वाइड टेम्परेचर टच स्क्रीन ड्रोन रिमोट कंट्रोल डिस्प्ले स्क्रीन

एमओक्यू:	1
कीमत:	बातचीत योग्य
प्रसव अवधि:	7-16 दिन
भुगतान विधि:	एल/सी,डी/ए,डी/पी,टी/टी
आपूर्ति क्षमता:	10000PCS

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

शेन्ज़ेन

ब्रांड नाम

TXWEI

प्रमाणन

CE FCC ROHS

मॉडल संख्या

TXW800035B1-TY

दस्तावेज

पिक्सल की संख्या:

1920*1200

आदर्श समय:

आईपीएस

प्रदर्शन इंटरफ़ेस:

एलवीडीएस

1000 nits

सक्रिय क्षेत्र:

172.224(एच) *107.64(वी)

रूपरेखा का आकार:

197.5*132.30*6.85मिमी

परिचालन तापमान:

-30+85 ℃

भंडारण तापमान:

-30+85 ℃

पिनों की संख्या:

45पिन

प्रौद्योगिकी स्पर्श करें:

आईएलआई2132

इंटरफ़ेस स्पर्श करें:

प्रमुखता देना:

8-इंच टीएफटी एलसीडी डिस्प्ले

हाई ब्राइटनेस ड्रोन रिमोट स्क्रीन

एलवीडीएस वाइड टेम्परेचर टच स्क्रीन

उत्पाद का वर्णन

TXW800035B1-TY — 8-इंच औद्योगिक-ग्रेड WUXGA डिस्प्ले मॉड्यूल G+G कैपेसिटिव टच के साथ

1. उत्पाद अवलोकन

TXW800035B1-TY शेन्ज़ेन तियानक्सियानवेई टेक्नोलॉजी कं, लिमिटेड द्वारा अगली पीढ़ी के मोबाइल और एम्बेडेड डिस्प्ले अनुप्रयोगों के लिए इंजीनियर किया गया एक उच्च-प्रदर्शन 8-इंच टीएफटी एलसीडी मॉड्यूल का प्रतिनिधित्व करता है। 1920 × 1200 (WUXGA) पिक्सेल मैट्रिक्स के आसपास निर्मित, यह मॉड्यूल 16.7 मिलियन रंगों के साथ असाधारण दृश्य स्पष्टता प्रदान करता है, जो इसे डेटा-समृद्ध इंटरफेस, उच्च-परिभाषा मीडिया प्लेबैक और सटीक टच-नियंत्रित सिस्टम के लिए आदर्श बनाता है। आर्किटेक्चर एक टीएफटी पैनल, ड्राइवर आईसी, फ्लेक्सिबल प्रिंटेड सर्किट (एफपीसी), एलईडी बैकलाइट यूनिट (बीएल), और कैपेसिटिव टच पैनल (सीटीपी) को एक एकीकृत, कॉम्पैक्ट असेंबली में जोड़ता है जो निर्बाध एकीकरण के लिए अनुकूलित है।2. डिस्प्ले आर्किटेक्चर और ऑप्टिकल प्रदर्शनTXW800035B1-TY के केंद्र में एक ऑल ओ'क्लॉक टाइप एलसीडी संरचना है जिसमें एक ट्रांसमिसिव, सामान्य रूप से काला

डिस्प्ले मोड है। यह कॉन्फ़िगरेशन गहरे काले स्तर, उच्च कंट्रास्ट अनुपात और ऊर्जा-कुशल संचालन सुनिश्चित करता है - विशेष रूप से बैटरी-संचालित पोर्टेबल उपकरणों के लिए मूल्यवान।

रिज़ॉल्यूशन: 1920 (एच) × 1200 (वी) पिक्सेल - WUXGA वर्ग, 283 पीपीआई पिक्सेल घनत्व प्रदान करता है जो कुरकुरा पाठ रेंडरिंग और चिकनी छवि प्रजनन के लिए हैरंग गहराई: 16.7M रंग, सॉफ्टवेयर-चयन योग्य, सूक्ष्म रंग ग्रेडिंग और फोटोग्राफिक निष्ठा को सक्षम करता हैदेखने की दिशा:

80°/80°/80°/80° (विशिष्ट) - सममित चौड़े कोण का प्रदर्शन लगभग किसी भी अभिविन्यास से लगातार छवि गुणवत्ता सुनिश्चित करता हैडिस्प्ले मोड:
ट्रांसमिसिव, सामान्य रूप से काला - इनडोर और नियंत्रित परिवेश प्रकाश वातावरण के लिए अनुकूलित3. बैकलाइट सिस्टम और ल्यूमिनेंस इंजीनियरिंग
मॉड्यूल एक एज-लिट बैकलाइट आर्किटेक्चर का उपयोग करता है जो 36 सफेद एलईडी चिप्स
द्वारा संचालित होता है जो पूर्ण सक्रिय क्षेत्र में समान ल्यूमिनेंस वितरण के लिए व्यवस्थित होते हैं। यह डिज़ाइन थर्मल प्रबंधन क्षमता को बनाए रखते हुए उल्लेखनीय चमक स्तर प्राप्त करता है।विशिष्ट चमक:

1000 cd/m² - उच्च-परिवेश प्रकाश पठनीयता के लिए पर्याप्त

अधिकतम चमक: 1200 cd/m² - मांग वाली दृश्यता परिदृश्यों के लिए शिखर आउटपुटचमक एकरूपता: ≥70% (न्यूनतम) - डिस्प्ले सतह पर कोई बोधगम्य ल्यूमिनेंस ग्रेडिएंट सुनिश्चित करता हैएलईडी फॉरवर्ड वोल्टेज (वीएफ):

16.8V ~ 19.2Vएलईडी फॉरवर्ड करंट (आईएफ):
330mA (विशिष्ट), 390mA (अधिकतम)एलईडी जीवनकाल विचार:
बैकलाइट को 20,000 घंटे के परिचालन जीवन के लिए रेट किया गया है, जिसे उस बिंदु के रूप में परिभाषित किया गया है जिस पर ल्यूमिनेंस प्रति एलईडी चैनल 55mA पर मूल आउटपुट के 50% तक कम हो जाता है। अनुशंसित वर्तमान थ्रेसहोल्ड से परे संचालन ल्यूमेन क्षय को तेज करेगा। बैकलाइट दीर्घायु को अधिकतम करने के लिए सिस्टम डिजाइनरों को वर्तमान-विनियमित ड्राइवरों और थर्मल अपव्यय रणनीतियों को लागू करना चाहिए।
4. टच टेक्नोलॉजी: जी+जी कैपेसिटिव आर्किटेक्चरएकीकृत टच पैनल जी+जी (ग्लास + ग्लास)
निर्माण का उपयोग करता है, एक प्रीमियम कैपेसिटिव टच आर्किटेक्चर जो दो ग्लास सब्सट्रेट्स के बीच सेंसर परत को सैंडविच करता है। यह दृष्टिकोण फिल्म-आधारित विकल्पों की तुलना में बेहतर स्थायित्व, ऑप्टिकल स्पष्टता और टच सटीकता प्रदान करता है।टच कंट्रोलर आईसी:

 आईएलआई2132 - एक सिद्ध मल्टी-टच कंट्रोलर जो जेस्चर पहचान और तेज प्रतिक्रिया एल्गोरिदम का समर्थन करता है
ऑपरेटिंग वोल्टेज: 5V (यूएसबी पावर रेल संगत)प्रकाश संचरण:

≥85% - न्यूनतम ऑप्टिकल क्षीणन डिस्प्ले चमक और रंग सटीकता को बनाए रखता है

सतह कठोरता: ≥6H - औद्योगिक और सार्वजनिक-प्रवेश परिनियोजन में खरोंच और घर्षण के प्रतिरोधीटच ऑपरेटिंग तापमान:

-30°C से +85°Cटच स्टोरेज तापमान:
-30°C से +85°Cपर्यावरणीय आर्द्रता:
20% ~ 90% आरएचजी+जी स्टैक को कवर लेंस पर एएफ (एंटी-फिंगरप्रिंट)
कोटिंग और एजी (एंटी-ग्लेयर) सतह एचिंग के साथ और बढ़ाया गया है, जो प्रतिबिंबों को कम करता है और निरंतर हैंडलिंग के तहत स्वच्छ सौंदर्य बनाए रखता है।
5. विद्युत विशेषताएँ और इंटरफ़ेस डिज़ाइन -30°C कोल्ड-स्टार्ट क्षमता और 85°C ऑपरेटिंग सीलिंग ऑटोमोटिव केबिन की चरम सीमाओं को समायोजित करती है।
टीएफटी डिस्प्ले इंटरफ़ेस - एलवीडीएस (लो-वोल्टेज डिफरेंशियल सिग्नलिंग): -30°C कोल्ड-स्टार्ट क्षमता और 85°C ऑपरेटिंग सीलिंग ऑटोमोटिव केबिन की चरम सीमाओं को समायोजित करती है।
पर संचालित होता है और मजबूत, ईएमआई-प्रतिरोधी वीडियो ट्रांसमिशन के लिए अंतर डेटा जोड़े ले जाता है। मुख्य सिग्नल समूह में शामिल हैं:सम एलवीडीएस डेटा चैनल (ईएलवी0पी/ईएलवी0एन से ईएलवी3पी/ईएलवी3एन):

 4 अंतर डेटा जोड़ेसम एलवीडीएस क्लॉक (ईएलवीसीएलकेपी/ईएलवीसीएलकेएन): अंतर क्लॉक सिंक्रनाइज़ेशनविषम एलवीडीएस डेटा चैनल (ओएलवी0पी/ओएलवी0एन से ओएलवी3पी/ओएलवी3एन): 4 अंतर डेटा जोड़े

विषम एलवीडीएस क्लॉक (ओएलवीसीएलकेपी/ओएलवीसीएलकेएन):

 अंतर क्लॉक सिंक्रनाइज़ेशन

पावर रेल:
 स्थिर 3.3V वितरण के लिए एकाधिक VDDIN पिन (41-45); फैक्ट्री कॉन्फ़िगरेशन के लिए समर्पित VDD_OTP और EEPEN पिनकैपेसिटिव टच इंटरफ़ेस - यूएसबी एचआईडी प्रोटोकॉल:टच पैनल एक मानक 4-पिन यूएसबी इंटरफ़ेस के माध्यम से संचार करता है:

वीसीसी: सामान्य ग्राउंड
डीपी / डीएन:6. पावर अनुक्रमण और सिस्टम स्थितियाँ
जीएनडी: सामान्य ग्राउंड
यह यूएसबी-आधारित टच आर्किटेक्चर होस्ट प्रोसेसर पर समर्पित आई²सी जीपीआईओ रूटिंग की आवश्यकता को समाप्त करता है, पीसीबी लेआउट को सरल बनाता है और मुख्यधारा के ऑपरेटिंग सिस्टम के साथ प्लग-एंड-प्ले संगतता को सक्षम करता है।6. पावर अनुक्रमण और सिस्टम स्थितियाँ
मॉड्यूल एक परिष्कृत मल्टी-डोमेन पावर प्रबंधन योजना को विशिष्ट परिचालन स्थितियों के साथ लागू करता है:

उच्च गति मोड:
 अधिकतम एलवीडीएस थ्रूपुट पर पूर्ण वीडियो डेटा ट्रांसमिशन

डिस्प्ले ऑफ स्टेट: वीडियो पाइपलाइन निलंबित; न्यूनतम शक्ति प्रतिधारण
स्लीप इन मोड (सीएमडी 0x10): रजिस्टर प्रतिधारण के साथ डीप पावर-डाउन
एलपी11 स्टेट: कम-शक्ति एमआईपीआई स्टैंडबाय (संगत नियंत्रक वेरिएंट के लिए समर्थित)

महत्वपूर्ण अनुक्रमण आवश्यकताएं शामिल हैं:

वीएसपी/वीएसएन स्थिरीकरण:

 ≤1ms रैंप टाइमिंगवीजीएच/वीजीएल गेट ड्राइवर रेल: टीएफटी थ्रेशोल्ड बहाव को रोकने के लिए सिंक्रनाइज़्ड सक्रियण

स्रोत/जीआईपी संरेखण: तापमान की चरम सीमाओं पर फ्रेम-संगत पिक्सेल चार्जिंग सुनिश्चित करता है
सिस्टम डिजाइनरों को लैच-अप, डिस्प्ले कलाकृतियों या दीर्घकालिक इलेक्ट्रोकेमिकल गिरावट को रोकने के लिए निर्माता द्वारा प्रदान किए गए पावर अनुक्रमण तरंगों का पालन करना चाहिए।7. यांत्रिक विनिर्देश और एकीकरण दिशानिर्देश
TXW800035B1-TY को एक सटीक-मशीनीकृत यांत्रिक स्टैक में पैक किया गया है जिसमें फ्लश-माउंट औद्योगिक बाड़ों के लिए उपयुक्त तंग सहनशीलता है।एलसीडी सक्रिय क्षेत्र (एए):
107.64 मिमी × 172.22 मिमीलेंस देखने का क्षेत्र (वीए):

 108.24 मिमी × 172.82 मिमी

लेंस बाहरी आयाम (ओडी): 132.3 मिमी × 197.5 मिमी (±0.05 मिमी)
एलसीएम बाहरी आयाम: 119.8 मिमी × 181.7 मिमी (±0.2 मिमी)
कुल मॉड्यूल मोटाई: 6.85 मिमी (±0.3 मिमी) - जी+जी टच स्टैक, एलसीडी सेल, बैकलाइट और संरचनात्मक सुदृढीकरण सहित

कवर लेंस मोटाई:

0.7 मिमी

सेंसर ग्लास मोटाई:

0.55 मिमीअनिर्दिष्ट सहनशीलता:
±0.20 मिमीएकीकरण सिफारिश:
टच पैनल विंडो को एलसीएम सक्रिय क्षेत्र के सापेक्ष एकतरफा ओवरसाइज़ 0.3-0.5 मिमी के साथ डिजाइन किया जाना चाहिए ताकि असेंबली सहनशीलता को समायोजित किया जा सके और ऑप्टिकल एज शैडोइंग को रोका जा सके।
8. पर्यावरणीय लचीलापन और विश्वसनीयताTXW800035B1-TY को एक व्यापक विश्वसनीयता परीक्षण मैट्रिक्स के माध्यम से चरम-पर्यावरण परिनियोजन के लिए योग्य बनाया गया है:
ऑपरेटिंग तापमान: -30°C से +85°C (एलसीएम और टीपी)
भंडारण तापमान: -30°C से +85°C
आर्द्रता सहनशीलता: 90% आरएच तक (गैर-संक्षेपण)
सभी सामग्री और प्रसंस्करण RoHS पर्यावरण संरक्षण निर्देशों का अनुपालन करते हैं, जो वैश्विक नियामक अनुपालन और टिकाऊ विनिर्माण प्रथाओं को सुनिश्चित करते हैं।

9. अनुप्रयोग डोमेन
TXW800035B1-TY उच्च-रिज़ॉल्यूशन विज़ुअलाइज़ेशन और उत्तरदायी टच इंटरैक्शन की आवश्यकता वाले प्रीमियम एम्बेडेड अनुप्रयोगों के साथ वास्तुशिल्प रूप से संरेखित है:औद्योगिक टैबलेट और हैंडहेल्ड टर्मिनल: चौड़ा तापमान सहनशीलता और जी+जी स्थायित्व फैक्ट्री-फ्लोर कंपन और थर्मल साइकलिंग का सामना करता है।

चिकित्सा और स्वास्थ्य सेवा उपकरण:

 उच्च चमक और 16.7M रंग गहराई नैदानिक ​​इमेजिंग और रोगी निगरानी इंटरफेस का समर्थन करती है।

स्मार्ट रिटेल और कियोस्क: एएफ/एजी सतह उपचार निरंतर सार्वजनिक संपर्क के तहत ऑप्टिकल स्पष्टता बनाए रखते हैं।
वाहन-माउंटेड डिस्प्ले: -30°C कोल्ड-स्टार्ट क्षमता और 85°C ऑपरेटिंग सीलिंग ऑटोमोटिव केबिन की चरम सीमाओं को समायोजित करती है।
मोबाइल कंप्यूटिंग प्लेटफॉर्म: WUXGA रिज़ॉल्यूशन और LVDS दक्षता बैटरी जीवन की बाधाओं के साथ दृश्य प्रदर्शन को संतुलित करती है।

10. दस्तावेज़ नियंत्रण और अनुपालनमॉडल संख्या: TXW800035B1-TY

दस्तावेज़ संस्करण:

 2025-03-11

निर्माता: शेन्ज़ेन तियानक्सियानवेई टेक्नोलॉजी कं, लिमिटेड
कुल पृष्ठ: 15
पर्यावरणीय मानक: RoHS अनुपालन
महत्वपूर्ण पैरामीटर: * तारांकन से दर्शाया गया; [कोष्ठक] में सीपीके पैरामीटर; (कोष्ठक) में संदर्भ आयाम
पूर्ण विद्युत योजनाओं, समय आरेखों और यांत्रिक सीएडी फ़ाइलों के लिए, सीधे निर्माता से संपर्क करें या पीसीबी लेआउट को अंतिम रूप देने से पहले पूर्ण 15-पृष्ठ तकनीकी विनिर्देश पैकेज से परामर्श करें।
